Köprü ve Portal Vinçler
Tesisinize özel vinç çözümleri. Köprü (tavan), portal, kafesli portal ve RTG vinç sistemleri.
Genel bakış
Vinç çözümleri
Veltix vinç sistemleri; kapalı alanlarda köprü (tavan) vinçleri, açık sahalarda portal ve kafesli portal vinçler, limanlarda konteyner ve RTG vinçleri ile geniş bir kapasite aralığı sunar. Açıklık, kaldırma yüksekliği ve çalışma sınıfı her projede tesisin ihtiyacına göre belirlenir.
Kullanım alanları
Ağır sanayiÇelik yapıTersaneLimanPrekast betonEnerji
Öne çıkan özellikler

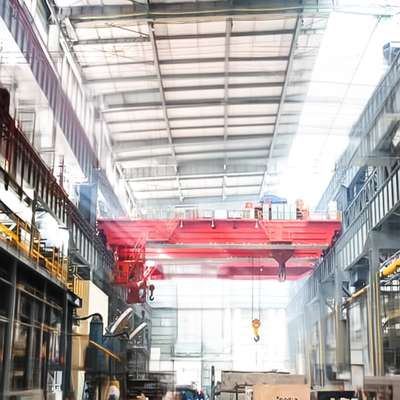

- Çift kancalı köprü vinçlerde 50 – 800 ton
- Portal vinçlerde 20 – 600 ton, kapalı ve açık span

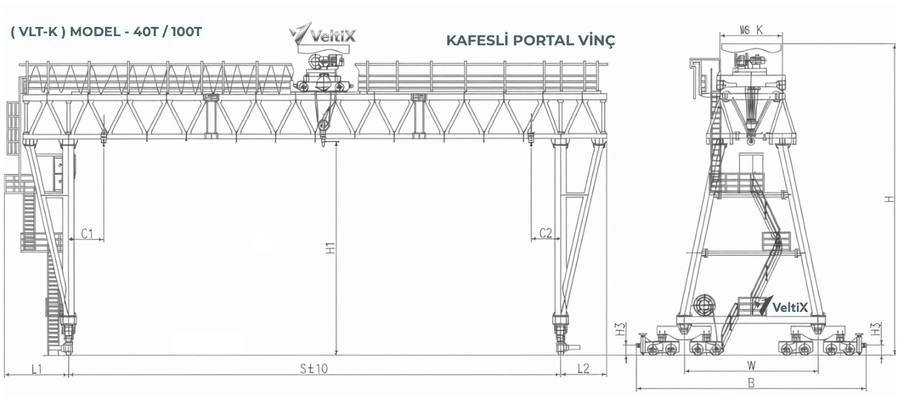

- Kafesli portal vinç seçenekleri

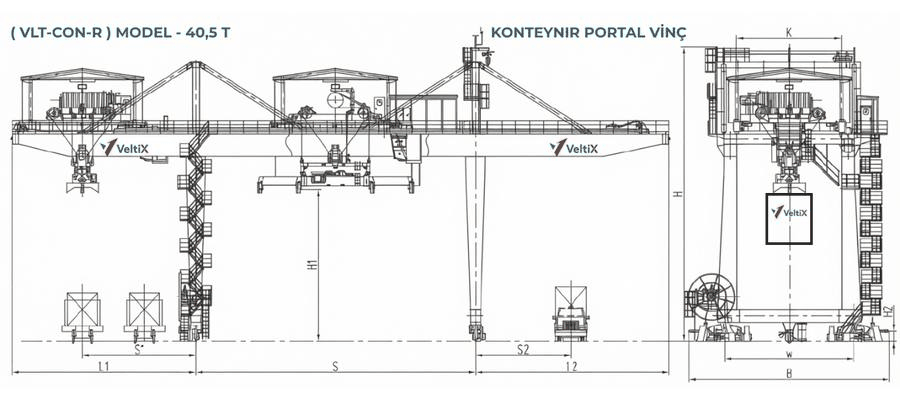

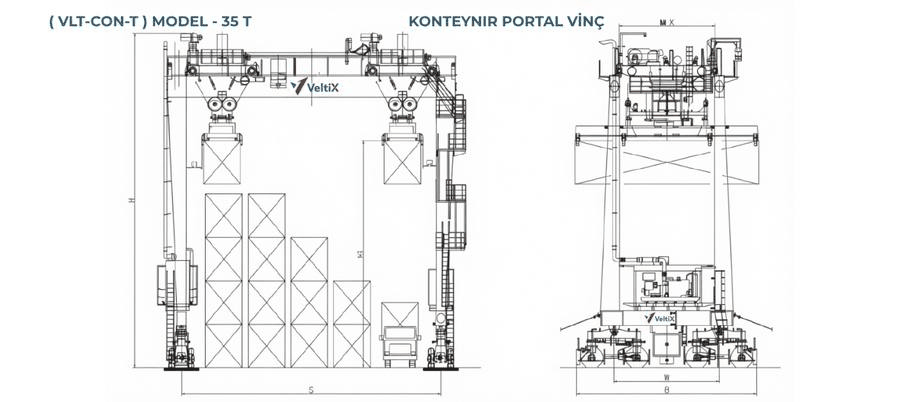

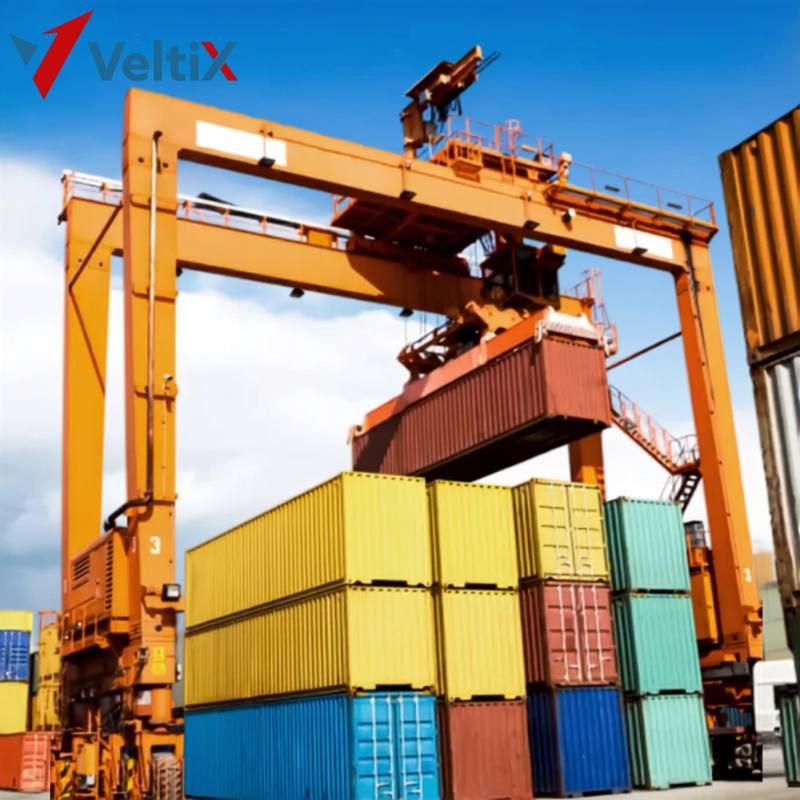

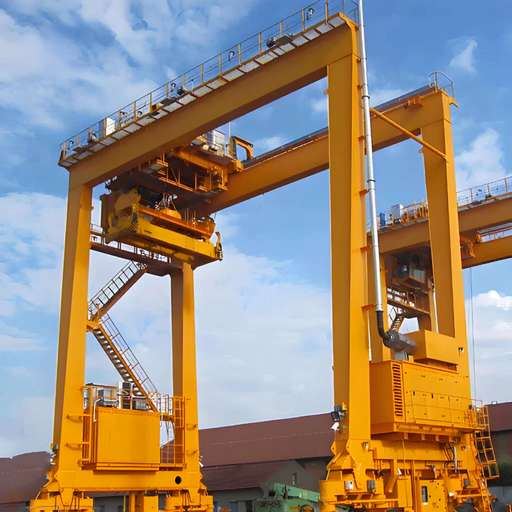

- Konteyner ve RTG lastikli portal vinçler
- Tek hız, çift hız ve invertörlü kaldırma
- Kasetli, uzaktan kumanda veya kabin kontrolü
Teknik veriler
Ürün seçim tablosu
Teknik değerler Veltix katalog ve teknik özellik tablolarından alınmıştır; projeye göre özelleştirilebilir.

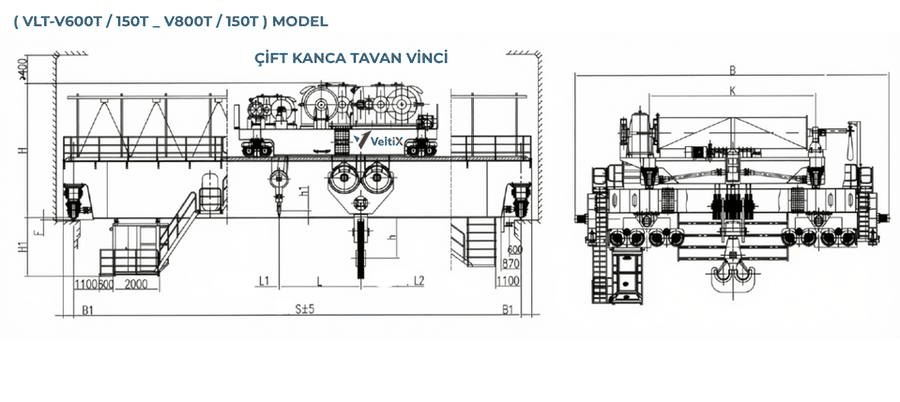

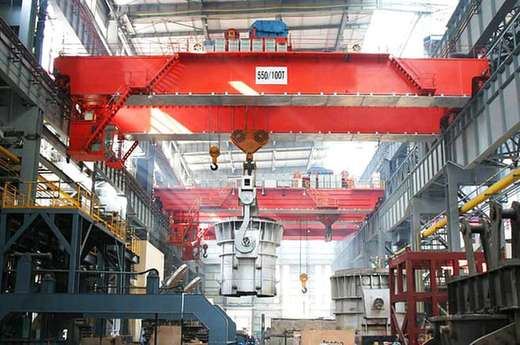

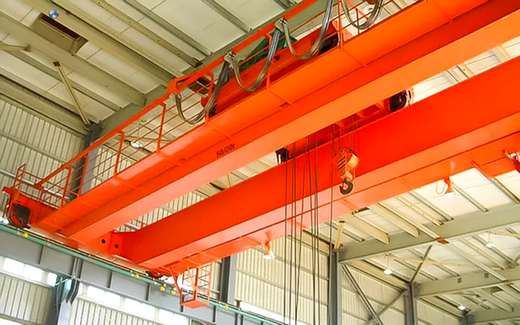

VLT-V — Çift kancalı köprü (tavan) vinci
Çift kancalı köprü (tavan) vinçleri — 50/10 t ile 800/150 t arası. Açıklık projeye göre seçilir.
| KATEGORİ | PARAMETRE | BİRİM | VLT-V50-10T | VLT-V75-20T | VLT-V100-20T | VLT-V125-32T | VLT-V150-32T | VLT-V160-32T |
|---|---|---|---|---|---|---|---|---|
| Kapasite | Ana Kanca Kapasitesi | t | 50 | 75 | 100 | 125 | 150 | 160 |
| Yardımcı Kanca Kapasitesi | t | 10 | 20 | 20 | 32 | 32 | 32 | |
| Açıklık | Açıklık Aralığı (seçilebilir) | 10.5-31.5 m | 13.5-31.5 m | 13-31 m | 13-31 m | 13-31 m | 13-31 m | |
| Kaldırma Yüksekliği | Ana Kanca Kaldırma Yüksekliği | m | 12 | 20 | 18 | 18 | 22 | 20 |
| Yardımcı Kanca Kaldırma Yüksekliği | m | 16 | 22 | 20 | 20 | 24 | 22 | |
| Çalışma Rejimi | Çalışma Sınıfı | A5 / A6 | A5 / A6 | A5 / A6 | A5 / A6 | A5 | A5 | |
| Hız | Ana Kanca Kaldırma Hızı | m/dak | 59 / 78 | 38 / 5 | 31 / 39 | 35 / 36 | 37 | 32 |
| Yardımcı Kanca Kaldırma Hızı | m/dak | 127 | 72 | 72 | 75 | 75 | 59 | |
| Araba Yürüyüş Hızı | m/dak | 385 | 384 | 339 | 33 | 40 | 225 | |
| Köprü Yürüyüş Hızı | m/dak | 746 / 868 / 873 | 539 / 778 / 67 | 617 / 618 | 595 / 592 / 597 / 67 | 68 | 57 | |
| Standartlar | Uygunluk | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | |
| Sınır Boyutlar | Kanca Yaklaşma S1 (e1) | mm | 1005 | 1015 | 985 | 1200 | — | — |
| Kanca Yaklaşma S2 (e2) | mm | 2200 | 3260 | 2300 | 2500 | — | — | |
| Sınır Ölçüsü S3 | mm | 2000 | 2475 | 2650 | — | — | — | |
| Sınır Ölçüsü S4 | mm | 3195 | 3720 | 3960 | — | — | — | |
| Sınır Ölçüsü L1 | mm | — | — | — | — | 980 | 1392 | |
| Sınır Ölçüsü L2 | mm | — | — | — | — | 2500 | 2727 | |
| İki Kanca Arası | mm | — | — | — | — | 1700 | 1825 | |
| Sınır Ölçüsü h2 | mm | — | — | — | — | 1200 | 535 | |
| Sınır Ölçüsü h1 | mm | — | — | — | — | 50 | 240 |
| KATEGORİ | PARAMETRE | BİRİM | VLT-V200-50T | VLT-V250-50T | VLT-V300-75T | VLT-V350-80T | VLT-V400-80T | VLT-V450-100T | VLT-V500-100T | VLT-V550-100T | VLT-V600-150T | VLT-V800-150T |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kapasite | Ana Kanca Kapasitesi | t | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 800 |
| Yardımcı Kanca Kapasitesi | t | 50 | 50 | 75 | 80 | 80 | 100 | 100 | 100 | 150 | 150 | |
| Açıklık | Açıklık Aralığı (seçilebilir) | 13-31 m | 13-31 m | 13-31 m | 13-31 m | 13-31 m | 13-31 m | 13-31 m | 13-31 m | 34 m | 34 m | |
| Kaldırma Yüksekliği | Ana Kanca Kaldırma Yüksekliği | m | 20 | 20 | 24 | 24 | 23 | 24 | 20 | 22 | 24 | 26 |
| Yardımcı Kanca Kaldırma Yüksekliği | m | 22 | 22 | 26 | 26 | 25 | 26 | 22 | 24 | 26 | 28 | |
| Çalışma Rejimi | Çalışma Sınıfı | A5 | A5 | A5 | A5 | A5 | A5 | A5 | A5 | A5 | A5 | |
| Hız | Ana Kanca Kaldırma Hızı | m/dak | 26 | 22 | 24 | 22 | 26 | 21 | 2 | 18 | 0,17-1,7 | 0,15-1,5 |
| Yardımcı Kanca Kaldırma Hızı | m/dak | 77 | 77 | 68 | 68 | 51 | 47 | 47 | 47 | 0,14-4,1 | 0,41-4,1 | |
| Araba Yürüyüş Hızı | m/dak | 32 | 32 | 28 | 28 | 31 | 27 | 26 | 26 | 1,5-15 | 1,3-13 | |
| Köprü Yürüyüş Hızı | m/dak | 48 | 50 | 42 | 42 | 45 | 42 | 38 | 38 | 3,6-36 | 3,1-31 | |
| Standartlar | Uygunluk | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | CE, ISO, FEM, GB | |
| Sınır Boyutlar | Sınır Ölçüsü L1 | mm | 1600 | 1600 | 1700 | 1500 | 1600 | 1600 | 1700 | 1700 | 1600 | 1900 |
| Sınır Ölçüsü L2 | mm | 2800 | 3100 | 3500 | 2800 | 3400 | 3400 | 3500 | 3500 | 3600 | 4000 | |
| İki Kanca Arası | mm | 2000 | 2000 | 2450 | 2400 | 3000 | 3000 | 3200 | 3200 | 2850 | 3050 | |
| Sınır Ölçüsü h2 | mm | 1500 | 1800 | 1900 | 1500 | 1800 | 1800 | 1600 | 1600 | 1200 | 1300 | |
| Sınır Ölçüsü h1 | mm | 700 | 1000 | 520 | 520 | 520 | 750 | 750 | 750 | 770 | 1270 |
Uygulama görselleri

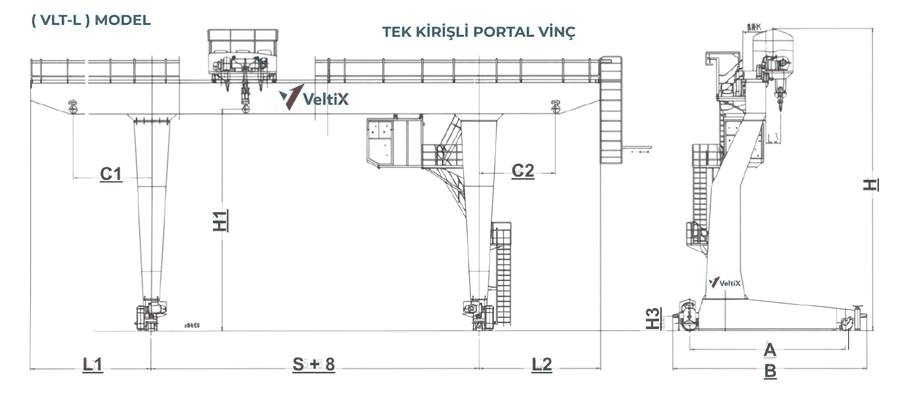

VLT-L — Tek kirişli portal vinç
Tek kirişli portal vinç — 32 t ve 50 t, 18–35 m açıklık.
| KATEGORİ | PARAMETRE | BİRİM | 32 TON (Ana Kanca) / 5 TON (Yardımcı Kanca) | ||||
|---|---|---|---|---|---|---|---|
| Açıklık 18m | Açıklık 22m | Açıklık 26m | Açıklık 30m | Açıklık 35m | |||
| KAPASITE (ton) | Ana Kanca (Main) | t | 32 | 32 | 32 | 32 | 32 |
| Yardımcı Kanca (Auxiliary) | t | 5 | 5 | 5 | 5 | 5 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Min. Kaldırma Yüksekliği | m | 10 | 10 | 10 | 10 | 11 |
| Max. Kaldırma Yüksekliği | m | 10,8 | 10,8 | 10,8 | 10,8 | 11,8 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) m/min | Ana Kanca (Main) | m/min | 7,6 | 7,6 | 7,6 | 7,6 | 7,6 |
| Yardımcı Kanca (Auxiliary) | m/min | 11,9 | 11,9 | 11,9 | 11,9 | 11,9 | |
| Köprü Arabası (Crab Travelling) | m/min | 38,6 | 38,6 | 38,6 | 38,6 | 38,6 | |
| Büyük Araba (Trolley Travelling) | m/min | 48,2 | 48,2 | 47,85 | 47,85 | 47,85 | |
| SINIR BOYUTLAR (Limit Dimension) mm | L1 | mm | 8000 | 8000 | 8000 | 10000 | 10000 |
| L2 | mm | 8000 | 8000 | 8000 | 10000 | 10000 | |
| L (İki kanca mesafesi) | mm | 980 (İki kanca paralel kirişli) | 980 (İki kanca paralel kirişli) | 980 (İki kanca paralel kirişli) | 980 (İki kanca paralel kirişli) | 980 (İki kanca paralel kirişli) | |
| C1 | mm | 5000 | 5000 | 5000 | 7000 | 7000 | |
| C2 | mm | 5000 | 5000 | 5000 | 7000 | 7000 | |
| ANA BOYUTLAR (Main Dimension) mm | H (Toplam Yükseklik) | mm | 14380 | 14380 | 14380 | 15180 | 15180 |
| H1 | mm | 10 | 10 | 10 | 11 | 11 | |
| H2 | mm | 800 | 800 | 800 | 800 | 800 | |
| H3 | mm | 763 | 763 | 763 | 670 | 670 | |
| B (Genişlik) | mm | 10006 | 10006 | 10006 | 11370 | 11370 | |
| W | mm | 8000 | 8000 | 8000 | 8500 | 8500 | |
| K | mm | - | - | - | - | - | |
| L3 | mm | 780 | 780 | 780 | 780 | 780 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maksimum Teker Yükü | kN | 457 | 470 | 370 | 380 | 395 |
| ELEKTRİK MOTOR GÜCÜ (Total Power) | Toplam Motor Gücü | kW | 108 | 108 | 116 | 116 | 116 |
| TAVSIYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAGI (Power Supply) | Güç Kaynağı | - | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 50 TON (Ana Kanca) / 10 TON (Yardımcı Kanca) | ||||
|---|---|---|---|---|---|---|---|
| Açıklık 18m | Açıklık 22m | Açıklık 26m | Açıklık 30m | Açıklık 35m | |||
| KAPASITE (ton) | Ana Kanca (Main) | t | 50 | 50 | 50 | 50 | 50 |
| Yardımcı Kanca (Auxiliary) | t | 10 | 10 | 10 | 10 | 10 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Min. Kaldırma Yüksekliği | m | 10 | 10 | 10 | 10 | 12 |
| Max. Kaldırma Yüksekliği | m | 11 | 11 | 11 | 11 | 13 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) m/min | Ana Kanca (Main) | m/min | 5,9 | 5,9 | 5,9 | 5,9 | 5,9 |
| Yardımcı Kanca (Auxiliary) | m/min | 13,2 | 13,2 | 13,2 | 13,2 | 13,2 | |
| Köprü Arabası (Crab Travelling) | m/min | 38,5 | 38,5 | 38,5 | 38,5 | 38,5 | |
| Büyük Araba (Trolley Travelling) | m/min | 39,7 | 39,7 | 39,7 | 39,7 | 39,7 | |
| SINIR BOYUTLAR (Limit Dimension) mm | L1 | mm | 8000 | 8000 | 8000 | 10000 | 10000 |
| L2 | mm | 8000 | 8000 | 8000 | 10000 | 10000 | |
| L (İki kanca mesafesi) | mm | 1200 (İki kanca dik kirişli) | 1200 (İki kanca dik kirişli) | 1200 (İki kanca dik kirişli) | 1200 (İki kanca dik kirişli) | 1200 (İki kanca dik kirişli) | |
| C1 | mm | 5000 | 5000 | 5000 | 7000 | 7000 | |
| C2 | mm | 5000 | 5000 | 5000 | 7000 | 7000 | |
| ANA BOYUTLAR (Main Dimension) mm | H (Toplam Yükseklik) | mm | 14750 | 14750 | 14750 | 16750 | 16750 |
| H1 | mm | 10 | 10 | 10 | 12 | 12 | |
| H2 | mm | 100 | 100 | 100 | 100 | 100 | |
| H3 | mm | 660 | 660 | 660 | 660 | 660 | |
| B (Genişlik) | mm | 12060 | 12060 | 12060 | 12560 | 12560 | |
| W | mm | 8500 | 8500 | 8500 | 9000 | 9000 | |
| K | mm | - | - | - | - | - | |
| L3 | mm | 872 | 872 | 872 | 872 | 872 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maksimum Teker Yükü | kN | 350 | 355 | 359 | 363 | 378 |
| ELEKTRİK MOTOR GÜCÜ (Total Power) | Toplam Motor Gücü | kW | 145 | 145 | 145 | 155 | 155 |
| TAVSIYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAGI (Power Supply) | Güç Kaynağı | - | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V | 3 Faz AC 50Hz 380V |

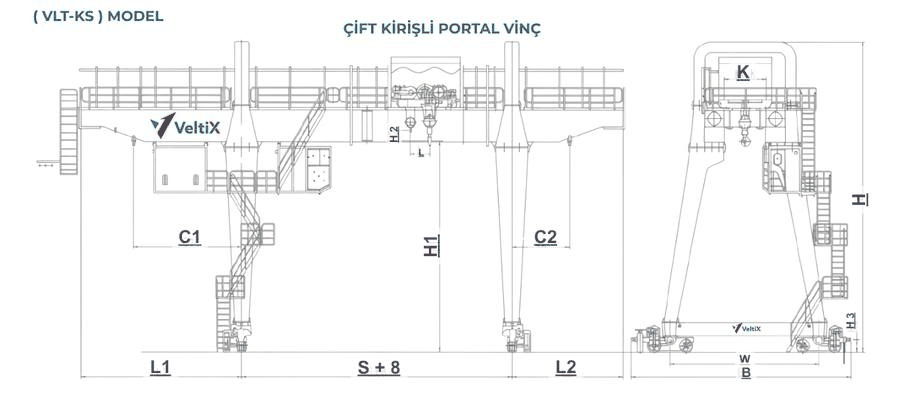

VLT-KS — Kapalı span çift kirişli portal vinç
Kapalı span çift kirişli portal vinç — 20 t ile 100 t arası.
| KATEGORİ | PARAMETRE | BİRİM | Ana: 20t | Yrd: 5t | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 20 | 20 | 20 | 20 | 20 |
| Yardımcı Kanca | t | 5 | 5 | 5 | 5 | 5 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 10 | 10 | 10 | 12 | 12 |
| Ana Kanca – Max. | m | 10,5 | 10,5 | 10,5 | 12,5 | 12,5 | |
| ÇALIŞMA REJİMİ (Duty) | Sınıf | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 |
| Yardımcı Kanca | m/min | 12,7 | 12,7 | 12,7 | 12,7 | 12,7 | |
| Köprü Arabası | m/min | 36,6 | 36,6 | 36,6 | 36,6 | 36,6 | |
| Büyük Araba | m/min | 40,1 | 40,1 | 44 | 44 | 44 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 7500 | 7500 | 10000 | 10000 | 10000 |
| L2 | mm | 7500 | 7500 | 10000 | 10000 | 10000 | |
| L (İki kanca arası) | mm | 900 | 900 | 900 | 900 | 900 | |
| C1 | mm | 5000 | 5000 | 7500 | 7500 | 7500 | |
| C2 | mm | 5000 | 5000 | 7500 | 7500 | 7500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 15036 | 15036 | 17006 | 17006 | 17006 |
| H1 | mm | 10000 | 10000 | 12000 | 12000 | 12000 | |
| H2 | mm | 500 | 500 | 500 | 500 | 500 | |
| H3 | mm | 660 | 660 | 700 | 700 | 700 | |
| B (Genişlik) | mm | 9360 | 9360 | 10466 | 10466 | 10466 | |
| K | mm | 2000 | 2000 | 2000 | 2000 | 2000 | |
| W | mm | 7500 | 7500 | 7500 | 8300 | 8300 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 342 | 351 | 368 | 402 | 429 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 65 | 65 | 73 | 73 | 73 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU70 | QU70 | QU70 | QU70 | QU70 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | Ana: 32t | Yrd: 5t | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 32 | 32 | 32 | 32 | 32 |
| Yardımcı Kanca | t | 5 | 5 | 5 | 5 | 5 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 10 | 10 | 10 | 12 | 12 |
| Ana Kanca – Max. | m | 10,79 | 10,79 | 10,79 | 12,79 | 12,79 | |
| ÇALIŞMA REJİMİ (Duty) | Sınıf | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 |
| Yardımcı Kanca | m/min | 12,7 | 12,7 | 12,7 | 12,7 | 12,7 | |
| Köprü Arabası | m/min | 29,8 | 29,8 | 29,8 | 29,8 | 29,8 | |
| Büyük Araba | m/min | 38 | 38 | 40 | 40 | 40 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 7500 | 7500 | 10000 | 10000 | 10000 |
| L2 | mm | 7500 | 7500 | 10000 | 10000 | 10000 | |
| L (İki kanca arası) | mm | 980 | 980 | 980 | 980 | 980 | |
| C1 | mm | 5000 | 5000 | 7500 | 7500 | 7500 | |
| C2 | mm | 5000 | 5000 | 7500 | 7500 | 7500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 15158 | 15258 | 15358 | 17258 | 17358 |
| H1 | mm | 10000 | 10000 | 10000 | 12000 | 12000 | |
| H2 | mm | 790 | 790 | 790 | 790 | 790 | |
| H3 | mm | 590 | 590 | 590 | 700 | 700 | |
| B (Genişlik) | mm | 9656 | 9656 | 10668 | 10668 | 10668 | |
| K | mm | 2500 | 2500 | 2500 | 2500 | 2500 | |
| W | mm | 6500 | 6500 | 6500 | 7000 | 7000 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 240 | 250 | 260 | 285 | 295 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 89 | 89 | 107 | 107 | 107 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | Ana: 50t | Yrd: 10t | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 50 | 50 | 50 | 50 | 50 |
| Yardımcı Kanca | t | 10 | 10 | 10 | 10 | 10 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 10 | 10 | 10 | 12 | 12 |
| Ana Kanca – Max. | m | 10,95 | 10,95 | 10,95 | 12,95 | 12,95 | |
| ÇALIŞMA REJİMİ (Duty) | Sınıf | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 5,9 | 5,9 | 5,9 | 5,9 | 5,9 |
| Yardımcı Kanca | m/min | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | |
| Köprü Arabası | m/min | 31 | 31 | 31 | 31 | 31 | |
| Büyük Araba | m/min | 40,1 | 40,1 | 44 | 44 | 44 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 8000 | 8000 | 10500 | 10500 | 10500 |
| L2 | mm | 8000 | 8000 | 10500 | 10500 | 10500 | |
| L (İki kanca arası) | mm | 1195 | 1195 | 1195 | 1195 | 1195 | |
| C1 | mm | 5000 | 5000 | 7500 | 7500 | 7500 | |
| C2 | mm | 5000 | 5000 | 7500 | 7500 | 7500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 15760 | 15860 | 15960 | 17920 | 17924 |
| H1 | mm | 10000 | 10000 | 10000 | 12000 | 12000 | |
| H2 | mm | 950 | 950 | 950 | 950 | 950 | |
| H3 | mm | 700 | 700 | 700 | 700 | 700 | |
| B (Genişlik) | mm | 10668 | 10668 | 11496 | 11496 | 11496 | |
| K | mm | 2500 | 2500 | 2500 | 2500 | 2500 | |
| W | mm | 7000 | 7000 | 7500 | 7500 | 7500 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 335 | 345 | 355 | 380 | 395 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 141,5 | 141,5 | 157,5 | 157,5 | 157,5 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | Ana: 75t | Yrd: 20t | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 75 | 75 | 75 | 75 | 75 |
| Yardımcı Kanca | t | 20 | 20 | 20 | 20 | 20 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 12 | 12 | 12 | 12 | 12 |
| Ana Kanca – Max. | m | 12,79 | 12,79 | 12,79 | 12,79 | 12,79 | |
| ÇALIŞMA REJİMİ (Duty) | Sınıf | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 3,9 | 3,9 | 3,9 | 3,9 | 3,9 |
| Yardımcı Kanca | m/min | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | |
| Köprü Arabası | m/min | 38,4 | 38,4 | 38,4 | 38,4 | 38,4 | |
| Büyük Araba | m/min | 37 | 37 | 37 | 37 | 37 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 8000 | 8000 | 10000 | 10000 | 10000 |
| L2 | mm | 8000 | 8000 | 10000 | 10000 | 10000 | |
| L (İki kanca arası) | mm | 1150 | 1150 | 1150 | 1150 | 1150 | |
| C1 | mm | 5000 | 5000 | 7000 | 7000 | 7000 | |
| C2 | mm | 5000 | 5000 | 7000 | 7000 | 7000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 19124 | 19124 | 19324 | 19324 | 19324 |
| H1 | mm | 12000 | 12000 | 12000 | 12000 | 12000 | |
| H2 | mm | 790 | 790 | 790 | 790 | 790 | |
| H3 | mm | 500 | 500 | 500 | 500 | 500 | |
| B (Genişlik) | mm | 11780 | 11780 | 11780 | 11780 | 11780 | |
| K | mm | 4000 | 4000 | 4000 | 4000 | 4000 | |
| W | mm | 8000 | 8000 | 8000 | 8000 | 8000 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 230 | 230 | 237 | 240 | 255 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 146 | 146 | 146 | 146 | 146 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | Ana: 100t | Yrd: 20t | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 100 | 100 | 100 | 100 | 100 |
| Yardımcı Kanca | t | 20 | 20 | 20 | 20 | 20 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 12 | 12 | 12 | 12 | 12 |
| Ana Kanca – Max. | m | 13,24 | 13,24 | 13,24 | 13,24 | 13,24 | |
| ÇALIŞMA REJİMİ (Duty) | Sınıf | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 3,1 | 3,1 | 3,1 | 3,1 | 3,1 |
| Yardımcı Kanca | m/min | 7,2 | 7,2 | 7,2 | 7,2 | 7,2 | |
| Köprü Arabası | m/min | 33,9 | 33,9 | 33,9 | 33,9 | 33,9 | |
| Büyük Araba | m/min | 3.23~32.3 | 3.23~32.3 | 3.23~32.3 | 3.23~32.3 | 3.23~32.3 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 8000 | 8000 | 8000 | 10000 | 10000 |
| L2 | mm | 8000 | 8000 | 8000 | 10000 | 10000 | |
| L (İki kanca arası) | mm | 1315 | 1315 | 1315 | 1315 | 1315 | |
| C1 | mm | 5000 | 5000 | 5000 | 7000 | 7000 | |
| C2 | mm | 5000 | 5000 | 5000 | 7000 | 7000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 19258 | 19258 | 19258 | 19373 | 19373 |
| H1 | mm | 12000 | 12000 | 12000 | 12000 | 12000 | |
| H2 | mm | 1240 | 1240 | 1240 | 1240 | 1240 | |
| H3 | mm | 590 | 590 | 590 | 590 | 590 | |
| B (Genişlik) | mm | 13832 | 13832 | 13832 | 13832 | 13832 | |
| K | mm | 4000 | 4000 | 4000 | 4000 | 4000 | |
| W | mm | 9000 | 9000 | 9000 | 9000 | 9000 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 295 | 295 | 295 | 320 | 330 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 162 | 162 | 162 | 162 | 162 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
Uygulama görselleri

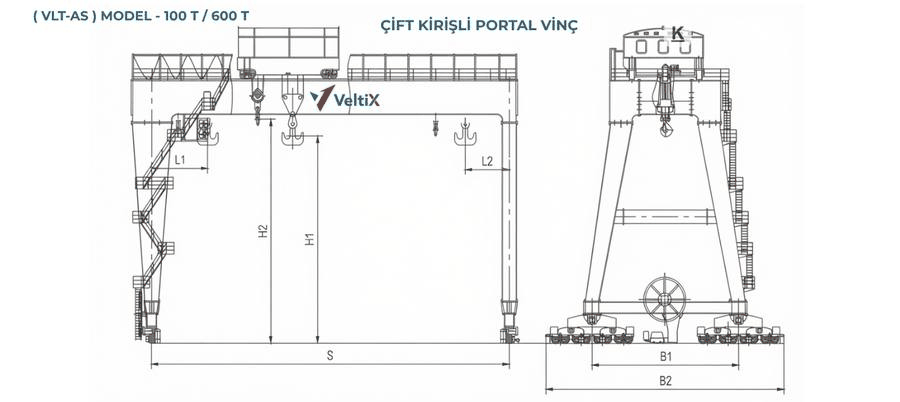

VLT-AS — Açık span (konsollu) çift kirişli portal vinç
Açık span (konsollu) çift kirişli portal vinç — 20 t ile 600 t arası.
| KATEGORİ | PARAMETRE | BİRİM | 20t Ana / 5t Yrd | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 20 | 20 | 20 | 20 | 20 |
| Yardımcı Kanca | t | 5 | 5 | 5 | 5 | 5 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 10 | 10 | 10 | 12 | 12 |
| Ana Kanca – Max. | m | 10,5 | 10,5 | 10,5 | 12,5 | 12,5 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 7,1 | 7,1 | 7,1 | 7,1 | 7,1 |
| Yardımcı Kanca | m/min | 9,2 | 9,2 | 9,2 | 9,2 | 9,2 | |
| Köprü Arabası | m/min | 36,6 | 36,6 | 36,6 | 36,6 | 36,6 | |
| Büyük Araba | m/min | 37,7 | 37,7 | 40,1 | 40,1 | 40,1 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 700 | 700 | 700 | 950 | 950 |
| L2 | mm | 700 | 700 | 700 | 350 | 350 | |
| L (İki kanca arası) | mm | 900 | 900 | 900 | 900 | 900 | |
| C1 | mm | 1600 | 1600 | 1600 | 1600 | 1600 | |
| C2 | mm | 1500 | 1500 | 1500 | 1500 | 1500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 13966 | 13966 | 15983 | 15983 | 15983 |
| H1 | mm | 10000 | 10000 | 12000 | 12000 | 12000 | |
| H2 | mm | 500 | 500 | 500 | 500 | 500 | |
| H3 | mm | 540 | 540 | 660 | 660 | 660 | |
| B (Genişlik) | mm | 8754 | 8754 | 9360 | 9360 | 9360 | |
| K | mm | 2000 | 2000 | 2000 | 2000 | 2000 | |
| W | mm | 7200 | 7200 | 7500 | 7500 | 7500 | |
| B1 (Ana Boyut) | mm | — | — | — | — | — | |
| B2 (Ana Boyut) | mm | — | — | — | — | — | |
| L1 (Ana Boyut) | mm | — | — | — | — | — | |
| L2 (Ana Boyut) | mm | — | — | — | — | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 235 | 245 | 255 | 280 | 288 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 56 | 56 | 65 | 65 | 65 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | 43Kg/m | 43Kg/m | 43Kg/m | 43Kg/m | 43Kg/m |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 32t Ana / 5t Yrd | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 32 | 32 | 32 | 32 | 32 |
| Yardımcı Kanca | t | 5 | 5 | 5 | 5 | 5 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 10 | 10 | 10 | 12 | 12 |
| Ana Kanca – Max. | m | 10,79 | 10,79 | 10,79 | 12,79 | 12,79 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 6,3 | 6,3 | 6,3 | 6,3 | 6,3 |
| Yardımcı Kanca | m/min | 9,2 | 9,2 | 9,2 | 9,2 | 9,2 | |
| Köprü Arabası | m/min | 29,8 | 29,8 | 29,8 | 29,8 | 29,8 | |
| Büyük Araba | m/min | 38 | 38 | 44 | 44 | 44 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 800 | 800 | 800 | 1050 | 1050 |
| L2 | mm | 800 | 800 | 800 | 400 | 400 | |
| L (İki kanca arası) | mm | 980 | 980 | 980 | 980 | 980 | |
| C1 | mm | 1800 | 1800 | 1800 | 1800 | 1800 | |
| C2 | mm | 1500 | 1500 | 1800 | 1800 | 1800 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 14321 | 14321 | 16341 | 16341 | 16341 |
| H1 | mm | 10000 | 10000 | 12000 | 12000 | 12000 | |
| H2 | mm | 790 | 790 | 790 | 790 | 790 | |
| H3 | mm | 500 | 500 | 500 | 500 | 500 | |
| B (Genişlik) | mm | 9360 | 9360 | 10466 | 10466 | 10466 | |
| K | mm | 2500 | 2500 | 2500 | 2500 | 2500 | |
| W | mm | 7500 | 7500 | 8300 | 8300 | 8300 | |
| B1 (Ana Boyut) | mm | — | — | — | — | — | |
| B2 (Ana Boyut) | mm | — | — | — | — | — | |
| L1 (Ana Boyut) | mm | — | — | — | — | — | |
| L2 (Ana Boyut) | mm | — | — | — | — | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 320 | 340 | 355 | 380 | 400 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 81 | 81 | 89 | 89 | 89 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU70 | QU70 | QU70 | QU70 | QU70 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 50t Ana / 10t Yrd | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 50 | 50 | 50 | 50 | 50 |
| Yardımcı Kanca | t | 10 | 10 | 10 | 10 | 10 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 10 | 10 | 10 | 12 | 12 |
| Ana Kanca – Max. | m | 10,95 | 10,95 | 10,95 | 12,95 | 12,95 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 5,9 | 5,9 | 5,9 | 5,9 | 5,9 |
| Yardımcı Kanca | m/min | 8,5 | 8,5 | 8,5 | 8,5 | 8,5 | |
| Köprü Arabası | m/min | 31 | 31 | 31 | 31 | 31 | |
| Büyük Araba | m/min | 44 | 44 | 38 | 38 | 38 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 850 | 850 | 850 | 1200 | 1200 |
| L2 | mm | 850 | 850 | 850 | 450 | 450 | |
| L (İki kanca arası) | mm | 1195 | 1195 | 1195 | 1195 | 1195 | |
| C1 | mm | 2000 | 2000 | 2000 | 2000 | 2000 | |
| C2 | mm | 1500 | 1500 | 2000 | 2000 | 2000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 14778 | 14778 | 16878 | 16878 | 16878 |
| H1 | mm | 10000 | 10000 | 12000 | 12000 | 12000 | |
| H2 | mm | 950 | 950 | 950 | 950 | 950 | |
| H3 | mm | 700 | 700 | 590 | 590 | 590 | |
| B (Genişlik) | mm | 10466 | 10466 | 10156 | 10156 | 10156 | |
| K | mm | 2500 | 2500 | 2500 | 2500 | 2500 | |
| W | mm | 8300 | 8300 | 7000 | 7000 | 7000 | |
| B1 (Ana Boyut) | mm | — | — | — | — | — | |
| B2 (Ana Boyut) | mm | — | — | — | — | — | |
| L1 (Ana Boyut) | mm | — | — | — | — | — | |
| L2 (Ana Boyut) | mm | — | — | — | — | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 435 | 455 | 425 | 260 | 270 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 112,3 | 112,3 | 112,3 | 112,3 | 112,3 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU80 | QU80 | QU80 | QU80 | QU80 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 160t Ana / 50t Yrd | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 160 | 160 | 160 | 160 | 160 |
| Yardımcı Kanca | t | 50 | 50 | 50 | 50 | 50 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 15 | 15 | 15 | 15 | 15 |
| Ana Kanca – Max. | m | 15,72 | 15,72 | 15,72 | 15,72 | 15,72 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
| Yardımcı Kanca | m/min | 5,9 | 5,9 | 5,9 | 5,9 | 5,9 | |
| Köprü Arabası | m/min | 22,5 | 22,5 | 22,5 | 22,5 | 22,5 | |
| Büyük Araba | m/min | 2.8~28 | 2.8~28 | 2.8~28 | 2.8~28 | 2.8~28 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 1030 | 1030 | 1330 | 1330 | 1330 |
| L2 | mm | 1030 | 1030 | 430 | 430 | 430 | |
| L (İki kanca arası) | mm | 1825 | 1825 | 1825 | 1825 | 1825 | |
| C1 | mm | 3000 | 3000 | 3000 | 3000 | 3000 | |
| C2 | mm | 2500 | 2500 | 2500 | 2500 | 2500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 21190 | 21190 | 21190 | 21190 | 21190 |
| H1 | mm | 15000 | 15000 | 15000 | 15000 | 15000 | |
| H2 | mm | 720 | 720 | 720 | 720 | 720 | |
| H3 | mm | 590 | 590 | 590 | 590 | 590 | |
| B (Genişlik) | mm | 14832 | 14832 | 14832 | 14832 | 14832 | |
| K | mm | 4200 | 4200 | 4200 | 4200 | 4200 | |
| W | mm | 10000 | 10000 | 10000 | 10000 | 10000 | |
| B1 (Ana Boyut) | mm | — | — | — | — | — | |
| B2 (Ana Boyut) | mm | — | — | — | — | — | |
| L1 (Ana Boyut) | mm | — | — | — | — | — | |
| L2 (Ana Boyut) | mm | — | — | — | — | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 340 | 345 | 350 | 360 | 370 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 242 | 242 | 242 | 242 | 242 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU100 | QU100 | QU100 | QU100 | QU100 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 200t Ana / 50t Yrd | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 200 | 200 | 200 | 200 | 200 |
| Yardımcı Kanca | t | 50 | 50 | 50 | 50 | 50 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 15 | 15 | 15 | 15 | 15 |
| Ana Kanca – Max. | m | 15,75 | 15,75 | 15,75 | 15,75 | 15,75 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
| Yardımcı Kanca | m/min | 5,9 | 5,9 | 5,9 | 5,9 | 5,9 | |
| Köprü Arabası | m/min | 29 | 29 | 29 | 29 | 29 | |
| Büyük Araba | m/min | 2.8~28 | 2.8~28 | 2.8~28 | 2.8~28 | 2.8~28 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 1030 | 1030 | 1330 | 1330 | 1330 |
| L2 | mm | 1030 | 1030 | 430 | 430 | 430 | |
| L (İki kanca arası) | mm | 1700 | 1700 | 1700 | 1700 | 1700 | |
| C1 | mm | 3000 | 3000 | 3000 | 3000 | 3000 | |
| C2 | mm | 2500 | 2500 | 2500 | 2500 | 2500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 22285 | 22285 | 22285 | 22285 | 22285 |
| H1 | mm | 15000 | 15000 | 15000 | 15000 | 15000 | |
| H2 | mm | 750 | 750 | 750 | 750 | 750 | |
| H3 | mm | 590 | 590 | 590 | 590 | 590 | |
| B (Genişlik) | mm | 14832 | 14832 | 14832 | 14832 | 14832 | |
| K | mm | 4500 | 4500 | 4500 | 4500 | 4500 | |
| W | mm | 10000 | 10000 | 10000 | 10000 | 10000 | |
| B1 (Ana Boyut) | mm | — | — | — | — | — | |
| B2 (Ana Boyut) | mm | — | — | — | — | — | |
| L1 (Ana Boyut) | mm | — | — | — | — | — | |
| L2 (Ana Boyut) | mm | — | — | — | — | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 410 | 415 | 430 | 450 | 455 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 299 | 299 | 299 | 299 | 299 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU100 | QU100 | QU100 | QU100 | QU100 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 320t Ana / 80t Yrd | ||||
|---|---|---|---|---|---|---|---|
| 18 m | 22 m | 26 m | 30 m | 35 m | |||
| KAPASİTE (ton) | Ana Kanca | t | 320 | 320 | 320 | 320 | 320 |
| Yardımcı Kanca | t | 80 | 80 | 80 | 80 | 80 | |
| AÇIKLIK (Span) | Açıklık | m | 18 | 22 | 26 | 30 | 35 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 15 | 15 | 15 | 15 | 15 |
| Ana Kanca – Max. | m | 16,5 | 16,5 | 16,5 | 16,5 | 16,5 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 | A5 | A5 | A5 | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 3,6 | 3,6 | 3,6 | 3,6 | 3,6 |
| Yardımcı Kanca | m/min | 6 | 6 | 6 | 6 | 6 | |
| Köprü Arabası | m/min | 16,7 | 16,7 | 16,7 | 16,7 | 16,7 | |
| Büyük Araba | m/min | 2.8~28 | 2.8~28 | 2.8~28 | 2.8~28 | 2.8~28 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 1230 | 1230 | 1230 | 1230 | 1230 |
| L2 | mm | 1230 | 1230 | 1230 | 1230 | 1230 | |
| L (İki kanca arası) | mm | 2380 | 2380 | 2380 | 2380 | 2380 | |
| C1 | mm | 3500 | 3500 | 3500 | 3500 | 3500 | |
| C2 | mm | 3000 | 3000 | 3500 | 3500 | 3500 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 23003 | 23003 | 23003 | 23003 | 23003 |
| H1 | mm | 15000 | 15000 | 15000 | 15000 | 15000 | |
| H2 | mm | 1500 | 1500 | 1500 | 1500 | 1500 | |
| H3 | mm | 590 | 590 | 590 | 590 | 590 | |
| B (Genişlik) | mm | 16832 | 16832 | 16832 | 16832 | 16832 | |
| K | mm | 5000 | 5000 | 5000 | 5000 | 5000 | |
| W | mm | 10000 | 10000 | 10000 | 10000 | 10000 | |
| B1 (Ana Boyut) | mm | — | — | — | — | — | |
| B2 (Ana Boyut) | mm | — | — | — | — | — | |
| L1 (Ana Boyut) | mm | — | — | — | — | — | |
| L2 (Ana Boyut) | mm | — | — | — | — | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 385 | 390 | 400 | 435 | 440 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 476 | 476 | 476 | 476 | 476 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU120 | QU120 | QU120 | QU120 | QU120 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 400t Ana / 30t Yrd (Açıklık: 18 m) |
|---|---|---|---|
| KAPASİTE (ton) | Ana Kanca | t | 400 |
| Yardımcı Kanca | t | 30 | |
| AÇIKLIK (Span) | Açıklık | m | 18 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 18 |
| Ana Kanca – Max. | m | 20 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | Orta (Medium) |
| HIZ (Speed) | Ana Kanca | m/min | 0.15~1.5 |
| Yardımcı Kanca | m/min | 6 | |
| Köprü Arabası | m/min | 10 | |
| Büyük Araba | m/min | 18 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | — |
| L2 | mm | — | |
| L (İki kanca arası) | mm | — | |
| C1 | mm | — | |
| C2 | mm | — | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | — |
| H1 | mm | 18 | |
| H2 | mm | 20 | |
| H3 | mm | — | |
| B (Genişlik) | mm | 11000 | |
| K | mm | — | |
| W | mm | — | |
| B1 (Ana Boyut) | mm | 11000 | |
| B2 (Ana Boyut) | mm | 20100 | |
| L1 (Ana Boyut) | mm | 3000 | |
| L2 (Ana Boyut) | mm | 4500 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 400 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 275 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | — |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 500t Ana / 80t Yrd (Açıklık: 28.5 m) |
|---|---|---|---|
| KAPASİTE (ton) | Ana Kanca | t | 500 |
| Yardımcı Kanca | t | 80 | |
| AÇIKLIK (Span) | Açıklık | m | 28,5 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 33/10 |
| Ana Kanca – Max. | m | 34 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | Orta (Medium) |
| HIZ (Speed) | Ana Kanca | m/min | 0.15~1.5 |
| Yardımcı Kanca | m/min | 0.6~6 | |
| Köprü Arabası | m/min | 1.36~13.6 | |
| Büyük Araba | m/min | 1.6~16 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | — |
| L2 | mm | — | |
| L (İki kanca arası) | mm | — | |
| C1 | mm | — | |
| C2 | mm | — | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | — |
| H1 | mm | — | |
| H2 | mm | 34 | |
| H3 | mm | — | |
| B (Genişlik) | mm | 16000 | |
| K | mm | — | |
| W | mm | — | |
| B1 (Ana Boyut) | mm | 16000 | |
| B2 (Ana Boyut) | mm | 24600 | |
| L1 (Ana Boyut) | mm | 4500 | |
| L2 (Ana Boyut) | mm | 3500 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 480 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 350 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | — |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 600t Ana / 80t Yrd (Açıklık: 36 m) |
|---|---|---|---|
| KAPASİTE (ton) | Ana Kanca | t | 600 |
| Yardımcı Kanca | t | 80 | |
| AÇIKLIK (Span) | Açıklık | m | 36 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 22 |
| Ana Kanca – Max. | m | 22,5 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 0.13~1.3 |
| Yardımcı Kanca | m/min | 0.4~4 | |
| Köprü Arabası | m/min | 1.5~15 | |
| Büyük Araba | m/min | 2.5~25 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 3020 |
| L2 | mm | 1025 | |
| L (İki kanca arası) | mm | 2300 | |
| C1 | mm | 4000 | |
| C2 | mm | 4000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 31350 |
| H1 | mm | 22000 | |
| H2 | mm | 500 | |
| H3 | mm | — | |
| B (Genişlik) | mm | 17900 | |
| K | mm | 4700 | |
| W | mm | 10000 | |
| B1 (Ana Boyut) | mm | — | |
| B2 (Ana Boyut) | mm | — | |
| L1 (Ana Boyut) | mm | — | |
| L2 (Ana Boyut) | mm | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 630 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 405 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU120 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 400+400t / 10t Yrd (Açıklık: 36 m) |
|---|---|---|---|
| KAPASİTE (ton) | Ana Kanca | t | 400+400 |
| Yardımcı Kanca | t | 10 | |
| AÇIKLIK (Span) | Açıklık | m | 36 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca – Min. | m | 14 |
| Ana Kanca – Max. | m | 12,5 | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A5 |
| HIZ (Speed) | Ana Kanca | m/min | 0.1~1 |
| Yardımcı Kanca | m/min | 7 | |
| Köprü Arabası | m/min | 0.5~5 | |
| Büyük Araba | m/min | 1~10 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 1720 |
| L2 | mm | 1720 | |
| L (İki kanca arası) | mm | 3600 | |
| C1 | mm | 2000 | |
| C2 | mm | 2000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 21400 |
| H1 | mm | 14000 | |
| H2 | mm | 12200 | |
| H3 | mm | — | |
| B (Genişlik) | mm | 18300 | |
| K | mm | 4500 | |
| W | mm | 10000 | |
| B1 (Ana Boyut) | mm | — | |
| B2 (Ana Boyut) | mm | — | |
| L1 (Ana Boyut) | mm | — | |
| L2 (Ana Boyut) | mm | — | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 650 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 330 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | QU120 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V |
VLT-K — Kafesli portal vinç
Kafesli portal vinç — 40 t ile 100 t, 20–40 m açıklık.
| KATEGORİ | PARAMETRE | BİRİM | 40t (Ana Kanca) | ||
|---|---|---|---|---|---|
| Açıklık 20m | Açıklık 30m | Açıklık 40m | |||
| KAPASİTE (ton) | Ana Kanca (Main) | t | 40 | 40 | 40 |
| Yardımcı Kanca (Auxiliary) | t | — | — | — | |
| AÇIKLIK (Span) | Açıklık | m | 20 | 30 | 40 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca (Main) | m | 9 | 9 | 9 |
| Yardımcı Kanca (Auxiliary) | m | — | — | — | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A3 | A3 | A3 |
| HIZ (Speed) | Ana Kanca (Main) | m/min | 1 | 1 | 1 |
| Yardımcı Kanca (Auxiliary) | m/min | — | — | — | |
| Köprü Arabası (Crab Travelling) | m/min | 10 | 10 | 10 | |
| Büyük Araba (Trolley Travelling) | m/min | 14 | 14 | 14 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 3200 | 3200 | 3800 |
| L2 | mm | 2100 | 500 | 500 | |
| L (İki kanca arası) | mm | — | — | — | |
| C1 | mm | 1500 | 1500 | 1500 | |
| C2 | mm | 1500 | 2000 | 2000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 14828 | 14828 | 14828 |
| H1 | mm | 9000 | 9000 | 9000 | |
| H2 | mm | — | — | — | |
| H3 | mm | 460 | 460 | 460 | |
| B (Genişlik) | mm | 8286 | 8286 | 8286 | |
| K | mm | 3000 | 3000 | 3000 | |
| W | mm | 6000 | 6000 | 6000 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 175 | 190 | 220 |
| MOTOR GÜCÜ (Power) | Toplam Güç | kW | 22,8 | 22,8 | 26 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | 43Kg/m | 43Kg/m | 43Kg/m |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 60t (Ana Kanca) | ||
|---|---|---|---|---|---|
| Açıklık 20m | Açıklık 30m | Açıklık 40m | |||
| KAPASİTE (ton) | Ana Kanca (Main) | t | 60 | 60 | 60 |
| Yardımcı Kanca (Auxiliary) | t | — | — | — | |
| AÇIKLIK (Span) | Açıklık | m | 20 | 30 | 40 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca (Main) | m | 9 | 9 | 9 |
| Yardımcı Kanca (Auxiliary) | m | — | — | — | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A3 | A3 | A3 |
| HIZ (Speed) | Ana Kanca (Main) | m/min | 0,95 | 0,95 | 0,95 |
| Yardımcı Kanca (Auxiliary) | m/min | — | — | — | |
| Köprü Arabası (Crab Travelling) | m/min | 10 | 10 | 10 | |
| Büyük Araba (Trolley Travelling) | m/min | 15 | 15 | 15 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 3200 | 3200 | 3800 |
| L2 | mm | 2100 | 500 | 500 | |
| L (İki kanca arası) | mm | — | — | — | |
| C1 | mm | 2000 | 2000 | 2000 | |
| C2 | mm | 1500 | 2000 | 2000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 14828 | 14828 | 14828 |
| H1 | mm | 9000 | 9000 | 9000 | |
| H2 | mm | — | — | — | |
| H3 | mm | 460 | 460 | 460 | |
| B (Genişlik) | mm | 8286 | 8286 | 8286 | |
| K | mm | 3000 | 3000 | 3000 | |
| W | mm | 6000 | 6000 | 6000 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 240 | 260 | 280 |
| MOTOR GÜCÜ (Power) | Toplam Güç | kW | 30 | 30 | 30 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | 43Kg/m | 43Kg/m | 43Kg/m |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 80t (Ana Kanca) | |
|---|---|---|---|---|
| Açıklık 20m | Açıklık 30m | |||
| KAPASİTE (ton) | Ana Kanca (Main) | t | 80 | 80 |
| Yardımcı Kanca (Auxiliary) | t | — | — | |
| AÇIKLIK (Span) | Açıklık | m | 20 | 30 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca (Main) | m | 9 | 9 |
| Yardımcı Kanca (Auxiliary) | m | — | — | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A3 | A3 |
| HIZ (Speed) | Ana Kanca (Main) | m/min | 0,8 | 0,8 |
| Yardımcı Kanca (Auxiliary) | m/min | — | — | |
| Köprü Arabası (Crab Travelling) | m/min | 10 | 10 | |
| Büyük Araba (Trolley Travelling) | m/min | 15 | 15 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 3200 | 3200 |
| L2 | mm | 2100 | 500 | |
| L (İki kanca arası) | mm | — | — | |
| C1 | mm | 2000 | 2000 | |
| C2 | mm | 2000 | 2000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 14828 | 14828 |
| H1 | mm | 9000 | 9000 | |
| H2 | mm | — | — | |
| H3 | mm | 460 | 460 | |
| B (Genişlik) | mm | 8286 | 8286 | |
| K | mm | 3000 | 3000 | |
| W | mm | 6000 | 6000 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 290 | 305 |
| MOTOR GÜCÜ (Power) | Toplam Güç | kW | 31,4 | 31,4 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | 43Kg/m | 43Kg/m |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V |
| KATEGORİ | PARAMETRE | BİRİM | 100t (Ana Kanca) | |
|---|---|---|---|---|
| Açıklık 20m | Açıklık 30m | |||
| KAPASİTE (ton) | Ana Kanca (Main) | t | 100 | 100 |
| Yardımcı Kanca (Auxiliary) | t | — | — | |
| AÇIKLIK (Span) | Açıklık | m | 20 | 30 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Ana Kanca (Main) | m | 12 | 12 |
| Yardımcı Kanca (Auxiliary) | m | — | — | |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | - | A3 | A3 |
| HIZ (Speed) | Ana Kanca (Main) | m/min | 0,8 | 0,8 |
| Yardımcı Kanca (Auxiliary) | m/min | — | — | |
| Köprü Arabası (Crab Travelling) | m/min | 10,5 | 10,5 | |
| Büyük Araba (Trolley Travelling) | m/min | 13 | 13 | |
| SINIR BOYUTLAR (Limit Dimension) | L1 | mm | 3500 | 3500 |
| L2 | mm | 2600 | 650 | |
| L (İki kanca arası) | mm | — | — | |
| C1 | mm | 2000 | 2000 | |
| C2 | mm | 2000 | 2000 | |
| ANA BOYUTLAR (Main Dimension) | H (Toplam Yükseklik) | mm | 17466 | 17466 |
| H1 | mm | 12000 | 12000 | |
| H2 | mm | — | — | |
| H3 | mm | 540 | 540 | |
| B (Genişlik) | mm | 12876 | 12876 | |
| K | mm | 3500 | 3500 | |
| W | mm | 7500 | 7500 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 190 | 205 |
| MOTOR GÜCÜ (Power) | Toplam Güç | kW | 46,4 | 46,4 |
| TAVSİYE EDİLEN RAY (Crane Rail) | Ray Tipi | - | 43Kg/m | 43Kg/m |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | - | 3~ 50Hz 380V | 3~ 50Hz 380V |

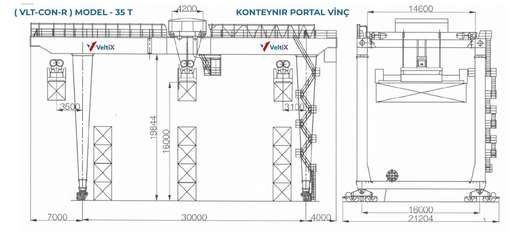

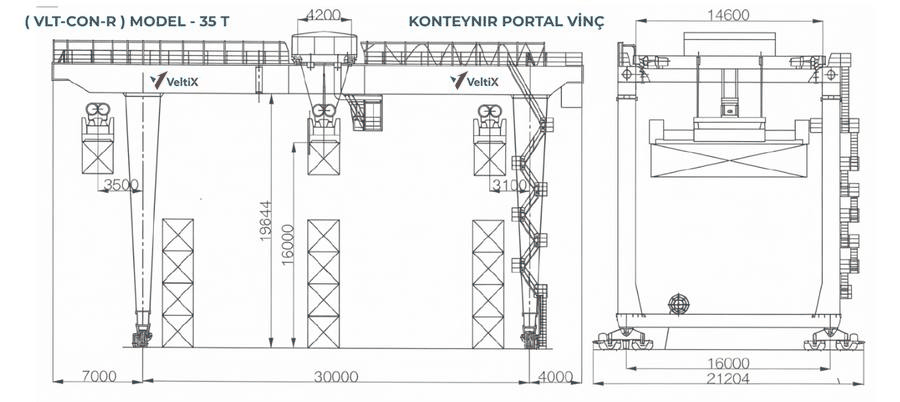

VLT-CON-R 35T — Raylı konteyner portal vinci
Raylı konteyner portal vinci — 35 t spreader altı, 30 m açıklık.
| KATEGORİ | PARAMETRE | BİRİM | DEĞER (35t) |
|---|---|---|---|
| KAPASİTE (Lifting Capacity) | Spreader Altı Nominal Yük | t | 35 (Spreader Altında) |
| AÇIKLIK (Span) | Açıklık | m | 30 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Kaldırma Yüksekliği | m | 16 |
| ÇALIŞMA REJİMİ (Working System) | Sınıf | — | A6 (Orta / Intermediate) |
| YÜK TİPİ (Load Type) | Elleçleme | — | 20′ / 40′ Konteyner |
| HIZ (Speed) | Kaldırma (Hoisting) | m/min | 1 – 10 |
| Köprü Arabası (Crab Travelling) | m/min | 3,4 – 34 | |
| Büyük Araba (Trolley Travelling) | m/min | 2,9 – 29 | |
| ELEKTRİK MOTORU (Motor) | Kaldırma (Hoisting) | Tip / kW | YZP 280M-8/2 × 55 |
| Köprü Arabası (Crab Travelling) | Tip / kW | YZP 180L-8/2 × 11 | |
| Büyük Araba (Trolley Travelling) | Tip / kW | YZP 160L-6/4 × 11 | |
| AĞIRLIK (Weight) | Köprü Arabası (Crab) | t | 34 |
| Toplam Ağırlık (Total) | t | 215 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 295 |
| TAVSİYE EDİLEN RAY (Crane Rail Recommended) | Ray Tipi | — | P43 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | — | 3 Faz AC 50 Hz 380 V |
Uygulama görselleri
VLT-CON-R 40.5T — RTG lastik tekerlekli konteyner vinci
RTG lastik tekerlekli konteyner vinci — 40,5 t, 270° dönebilen araba.
| KATEGORİ / PARAMETRE | BİRİM | DEĞER (40.5t) |
|---|---|---|
| KAPASİTE › Rated Load (Nominal Yük) | t | 40,5 |
| AÇIKLIK (Span) | m | 22 ± 8 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | m | 12,3 (3 Yığın + 1 Üst — Yığın 3'ün Üstü) |
| ÇALIŞMA REJİMİ (Duty) | — | A7 |
| ARABA DÖNDÜRME (Trolley Rotation) | ° | 270° |
| KONTEYNER TİPİ (Container) | — | 20′ / 40′ / 45′ |
| HIZ — Kaldırma (Hoist) | m/min | 10 / 18 (Yüklü / Boş) |
| HIZ — Araba (Trolley) | m/min | 40 |
| HIZ — Büyük Araba / Gantry | m/min | 45 |
| HIZ — Dönme (Rotation) | r/min | 1,35 |
| SINIR BOYUTLAR › L1 | mm | 14 500 |
| SINIR BOYUTLAR › L2 | mm | 1 550 |
| SINIR BOYUTLAR › S1 | mm | 9 000 |
| SINIR BOYUTLAR › S2 | mm | 7 500 |
| ANA BOYUTLAR › H (Toplam Yükseklik) | mm | 23 500 |
| ANA BOYUTLAR › H1 | mm | 12 300 |
| ANA BOYUTLAR › H2 | mm | 800 |
| ANA BOYUTLAR › B (Genişlik) | mm | 16 500 |
| ANA BOYUTLAR › W | mm | 10 500 |
| ANA BOYUTLAR › K | mm | 8 500 |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | kN | 280 |
| MOTOR GÜCÜ (Total Power) | kW | 260 |
| TAVSİYE EDİLEN RAY (Crane Rail) | — | QU70 |
| ELEKTRİK KAYNAĞI (Power Supply) | — | 3 Faz AC 50 Hz 380 V |
Uygulama görselleri

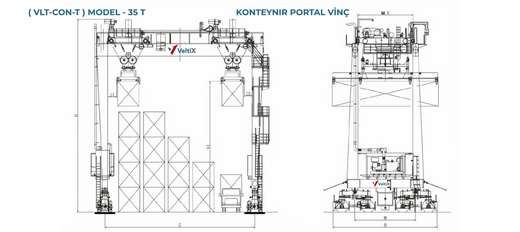

VLT-CON-T 35T — RTG dizel-jeneratörlü konteyner vinci
RTG dizel-jeneratörlü konteyner vinci — 35 t, 4 yığın yüksekliği.
| KATEGORİ | PARAMETRE | BİRİM | DEĞER (35t) |
|---|---|---|---|
| KAPASİTE (Cap) | Nominal Yük (Rated Load) | t | 35 |
| AÇIKLIK (Span) | Açıklık | mm | 17 250 |
| KALDIRIM YÜKSEKLİĞİ (Lifting Height) | Kaldırma Yüksekliği | mm | 15 200 |
| ÇALIŞMA REJİMİ (Duty) | Çalışma Sınıfı | — | A7 |
| HIZ (Speed) | Yüklü Kaldırma (Rated Load) | m/min | 20 |
| Boş Kaldırma (Spreader Only) | m/min | 50 | |
| Köprü Arabası (Crab Travelling) | m/min | 7 – 70 | |
| Büyük Araba (Trolley Travelling) | m/min | 12 – 120 | |
| YIĞIN YÜKSEKLİĞİ (Stack Height) | Yığın Adedi | — | 4 |
| KONTEYNER TİPİ (Container Spec.) | Desteklenen Boyutlar | — | 20′ / 40′ |
| ANA BOYUTLAR (Main Dimension) | C1 | mm | 1 035 |
| C2 | mm | 1 035 | |
| H (Toplam Yükseklik) | mm | 22 420 | |
| H1 | mm | 15 200 | |
| B (Genişlik) | mm | 12 000 | |
| W | mm | 7 000 | |
| K | mm | 6 400 | |
| MAX. TEKER YÜKÜ (Max. Wheel Loading) | Maks. Teker Yükü | kN | 290 |
| MOTOR GÜCÜ (Total Power) | Toplam Güç | kW | 310 |
| ELEKTRİK KAYNAĞI (Power Supply) | Güç Kaynağı | — | Dizel Motor — Jeneratör Seti (Engine-Generator Set) |
Sahadan
Uygulama örnekleri
Merak edilenler
Sık sorulan sorular
Köprü vinç ile portal vinç arasındaki fark nedir?
Köprü vinç bina kolonlarındaki ray kirişleri üzerinde çalışır; portal vinç ise kendi ayakları üzerinde zemindeki raylarda hareket eder.
Vinç teklifi için hangi ölçüler gerekir?
Açıklık, ray üst kotu, serbest yükseklik, kaldırma yüksekliği, vinç yolu uzunluğu ve kapasite bilgileri gerekir.
Çalışma sınıfı nasıl seçilir?
Günlük çalışma süresi, saatteki kaldırma sayısı ve yük dağılımına göre FEM / ISO sınıfı belirlenir.
Ürün grupları
Diğer ürün grupları
Transfer Arabaları
2 – 520 ton lityum bataryalı, raysız ve raylı transfer arabaları
İncele
SPMT
36 – 60 t aks yükü serilerinde kendinden tahrikli modüler taşıyıcılar
İncele
Hidrolik Platform Araçlar
Kabinli hidrolik platform araçlar ve arazi tipi transfer araçları
İncele
Metalurji Araçları
Cüruf pota, sıvı çelik kepçe ve sıcak demir taşıma araçları
İnceleTeklif
Teklifinizi iki yoldan alın
Ürününüzü bilmiyorsanız teklif asistanı birkaç soruyla uygun modeli önerir. Bilmediğiniz ölçüleri boş bırakabilirsiniz; keşifte birlikte tamamlarız.
