Sac Depolama ve Üretim Otomasyonu

Lazer hattınızı otomasyonla büyütün. Besleme-toplama, sac depolama kulesi ve depo yönetim yazılımı.

Bütçe Teklifi Al Detaylı Teklif Al Ürünleri incele

Genel bakış

Sac Depolama ve Üretim Otomasyonu çözümleri

Sac depolama ve üretim otomasyonu; lazer kesim ve turret makinelerinin otomatik beslenmesi ve boşaltılması, sacların kule tipi depolarda saklanması ve depo yönetim yazılımı ile malzeme akışının izlenmesini kapsar. Operatör ihtiyacını azaltır, vardiyaları uzatır ve atölye alanını verimli kullanır.

Kullanım alanları

Sac işleme atölyesiMakine imalatıÇelik mobilyaElektrik panosuOtomotiv yan sanayiAsansör ve HVAC

Öne çıkan özellikler

Lazer ve turret makineleri için besleme-toplama hücreleri
Tek ve çift kule sac depolama sistemleri
Boru, profil ve uzun malzeme depoları
Parça ayırma (sorting) ve robotik büküm hücreleri
Depo yönetim yazılımı (WMS) ve MES entegrasyonu
Mevcut lazer markalarınızla entegrasyon

Çözümler

Ürünler ve çözümler

Sac depolama ve üretim otomasyonu sistemleri her tesise özel projelendirilir. Teknik liste; makine parkurunuza, sac ölçülerinize ve bina koşullarınıza göre hazırlanır ve onayınıza sunulur.

Lazer Kesim için Yükleme ve Boşaltma Hücreleri

VLT-LZ-LE

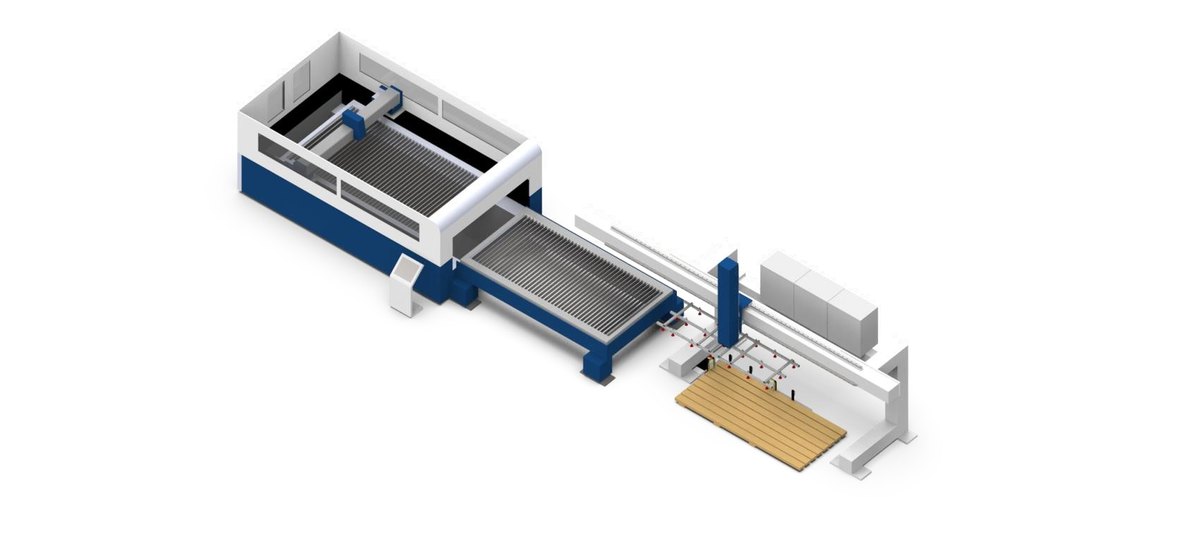

LE Serisi Sac Yükleme Sistemi

Yalnızca yükleme yapan ekonomik model; bağımsız lazer kesim makineleri için ideal yardımcı ekipman.

Minimum yer kaplayan sade yapısal tasarım; farklı senaryolara uygun esneklik
Modüler tasarım; farklı üreticilerin lazer kesim makineleriyle entegre edilebilir
Boyut: 3000 x 1500 mm
Maksimum yük: 300 kg, 500 kg

VLT-LZ-LG

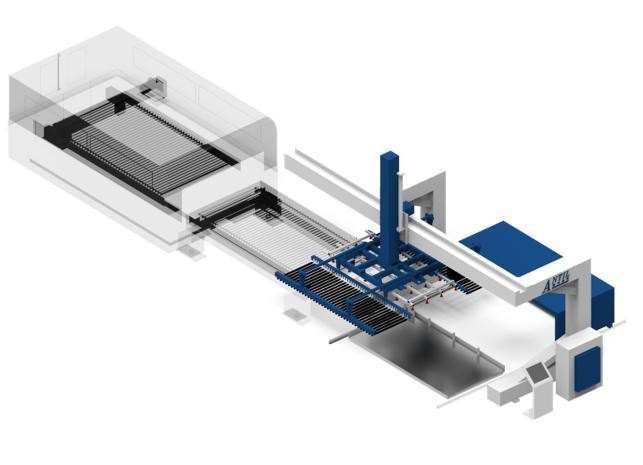

LG Serisi Sac Besleme ve Toplama Sistemi

İnce malzemeler için besleme ve toplama; Z ekseni direk yapısındaki tutucu tek kiriş boyunca hareket eder.

Sade çerçeve tasarımı; farklı düzenlerde özelleştirilebilir
İnce malzemelerin işlenmesine uygundur
Modüler tasarım; farklı üreticilerin lazer kesim makineleriyle veya depolama kuleleriyle entegre edilebilir
Boyut: 3000 x 1500 mm, 4000 x 2000 mm
Maksimum yük: 200 kg, 300 kg

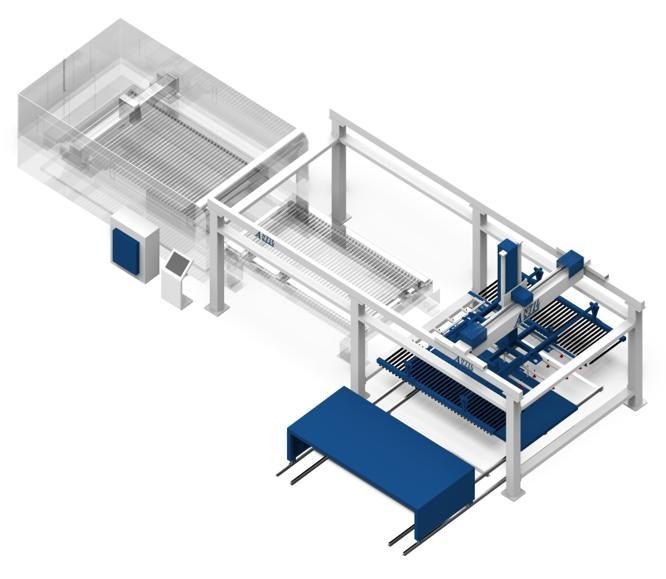

VLT-LZ-LF

LF Serisi Sac Besleme ve Toplama Sistemi

Orta ve kalın malzemeler için besleme ve toplama; Z ekseni kolon yapısındaki tutucu portal kirişler boyunca hareket eder.

Orta ve kalın malzemelerin işlenmesine uygundur
Modüler tasarım; farklı üreticilerin lazer kesim makineleriyle veya depolama kuleleriyle entegre edilebilir
Boyut: 3000 x 1500 mm, 4000 x 2000 mm, 6000 x 2000 mm
Maksimum yük: 400 kg – 2000 kg

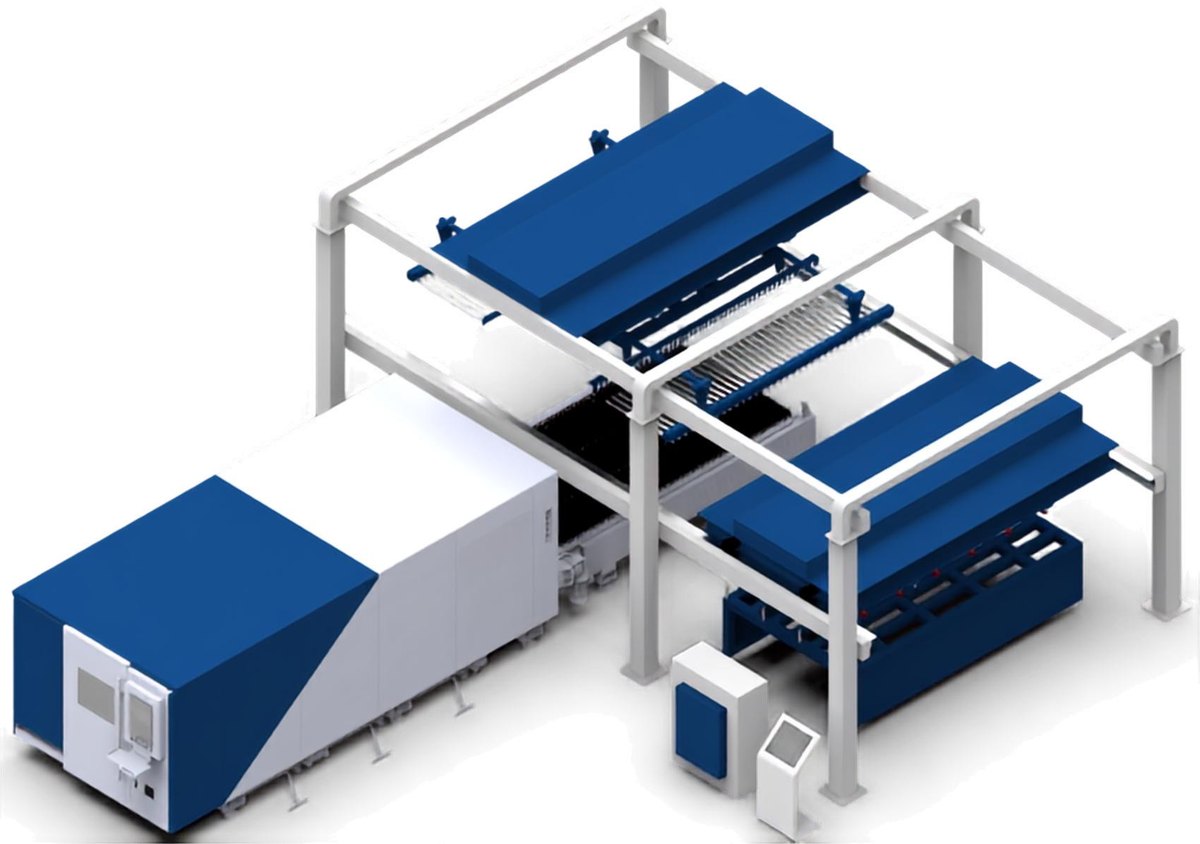

VLT-LZ-LH

LH Serisi Sac Besleme ve Toplama Sistemi

Tarak yapısındaki tutucusuyla minimum alan kullanımı ve daha esnek senaryolar sağlar.

Orta ve kalın malzemelerin işlenmesine uygundur
Modüler tasarım; farklı üreticilerin lazer kesim makineleriyle veya depolama kuleleriyle entegre edilebilir
Boyut: 3000 x 1500 mm, 4000 x 2000 mm
Maksimum yük: 400 kg – 1000 kg

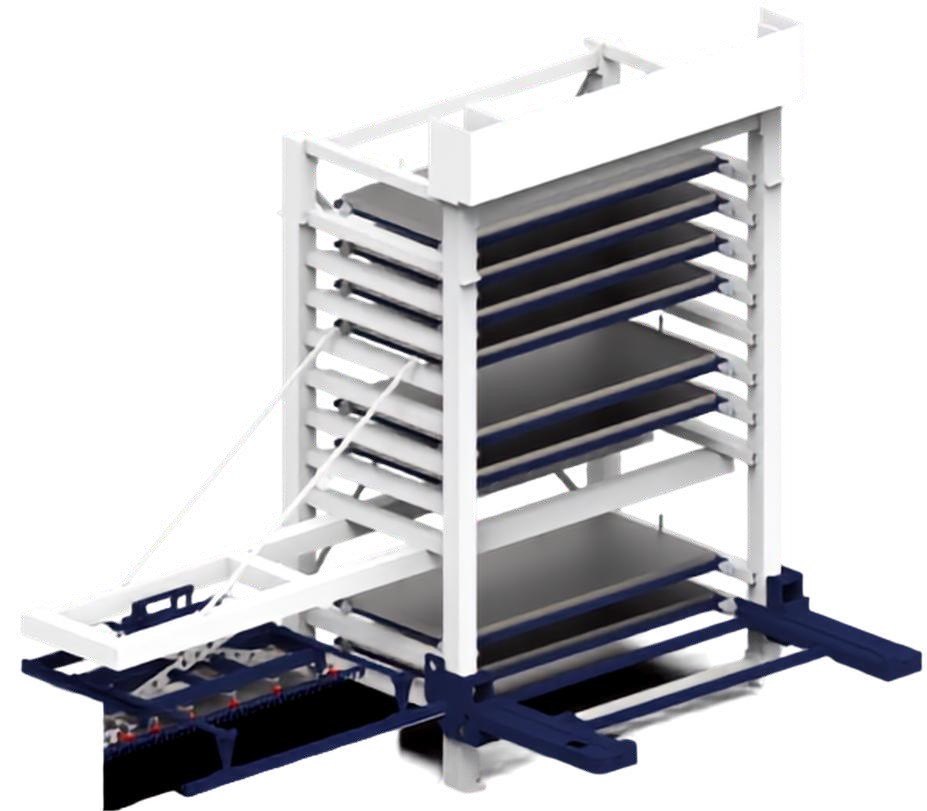

VLT-LZ-LM

LM Serisi Sac Besleme ve Toplama Sistemi

Yükleme-boşaltma ile sac depolama kulesini tek gövdede birleştirir; kurulum alanından büyük ölçüde tasarruf sağlar.

Kesim tamamlandığında operatör plakaları depoya geri gönderebilir ya da bir sonraki işlem için boşaltabilir
İnce malzemelerin işlenmesine uygundur
Modüler tasarım; farklı üreticilerin lazer kesim makineleriyle entegre edilebilir
Boyut: 3000 x 1500 mm
Maksimum yük: 300 kg

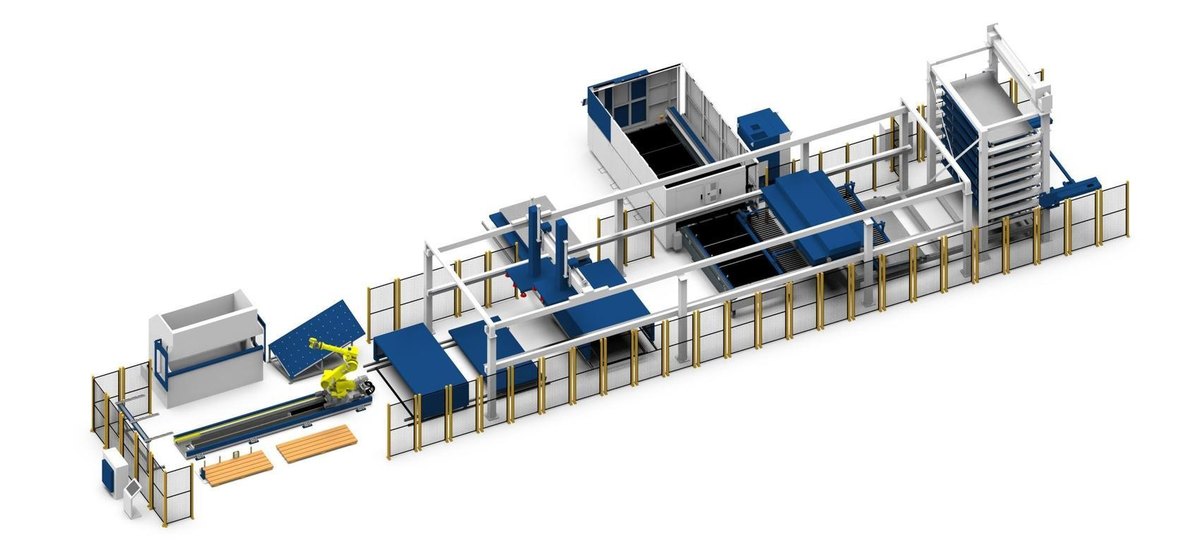

VLT-LZ-SORT

LF / LH Sort Entegre Ayırma Sistemi

Al-ve-bırak ayırma: parçalar lazer kesim makinesinden doğrudan bir sonraki işleme (genellikle büküm) aktarılır; tamamen insansız bir sac işleme akışı kurulabilir.

Çift ayırma tutuculu LH Sort ünitesi
LH yükleme ve toplama ünitesi
Ayırma için mekik (shuttle) arabalar
RW sac depolama kulesi ve otomatik büküm makinesiyle bağlantı
7 eksenli büküm hücresiyle entegrasyon

Turret Zımbalama için Yükleme ve Boşaltma Hücreleri

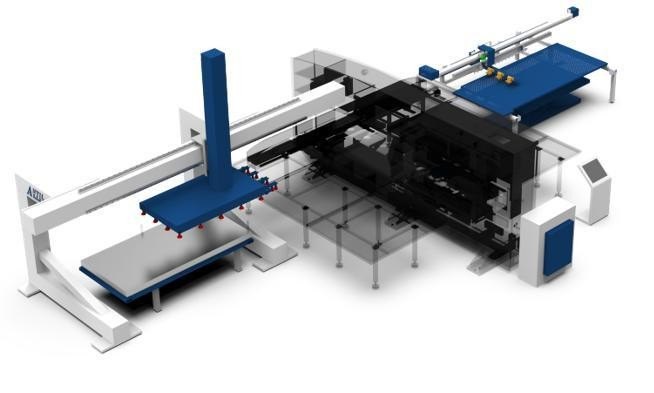

VLT-LZ-PE

PE Serisi Sac Besleme ve Toplama Sistemi

Yükleme ve boşaltma iki tarafa yerleştirilmiştir ve eş zamanlı çalışır; bir döngü yalnızca 30 saniye sürer.

Büyük zemin alanına sahip sağlam tasarım; malzeme akışı için elverişli
Otomatik plaka alma, ayırma, yükleme, konumlandırma, boşaltma ve istifleme ile insansız operasyon döngüsü
Plaka ayırma ve kalınlık tespiti fonksiyonu
Modüler tasarım; farklı üreticilerin turret zımbalama makineleriyle entegre edilebilir
Boyut: 2500 x 1250 mm, 3000 x 1500 mm

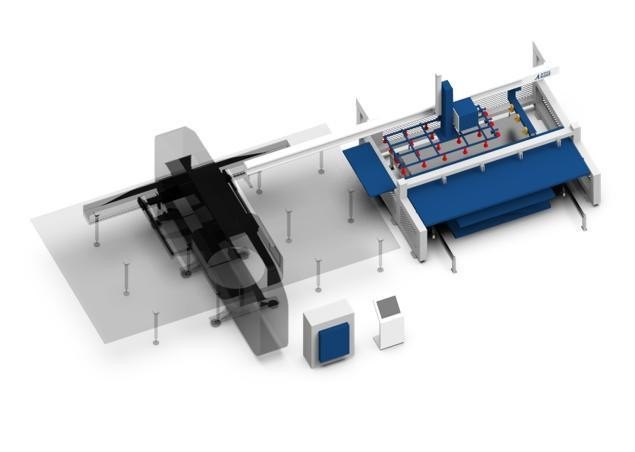

VLT-LZ-PF

PF Serisi Sac Besleme ve Toplama Sistemi

Kompakt tasarımıyla en çok tercih edilen model; yükleme ve boşaltma aynı tarafta, eş zamanlı çalışır.

Bir döngü ortalama 30 saniye sürer
Otomatik plaka alma, ayırma, yükleme, konumlandırma, boşaltma ve istifleme ile insansız operasyon döngüsü
Plaka ayırma ve kalınlık tespiti fonksiyonu
Modüler tasarım; farklı üreticilerin turret zımbalama makineleriyle entegre edilebilir
Boyut: 2500 x 1250 mm, 3000 x 1500 mm

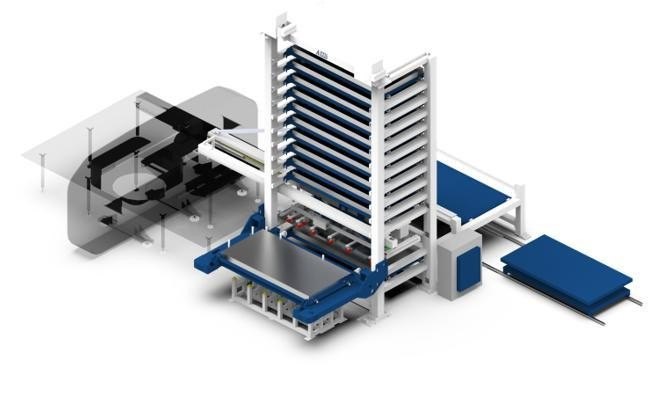

VLT-LZ-WP

WP Serisi Sac Besleme ve Toplama Sistemi

Yükleme-boşaltma ile sac depolama kulesini birleştiren çok fonksiyonlu çözüm; kurulum alanından büyük ölçüde tasarruf sağlar.

Otomatik plaka alma, ayırma, yükleme, konumlandırma, boşaltma ve istifleme ile insansız operasyon döngüsü
Plaka ayırma ve kalınlık tespiti fonksiyonu
Modüler tasarım; farklı üreticilerin turret zımbalama makineleriyle entegre edilebilir
Boyut: 3000 x 1500 mm

Otomatik Büküm (Abkant) Hücreleri

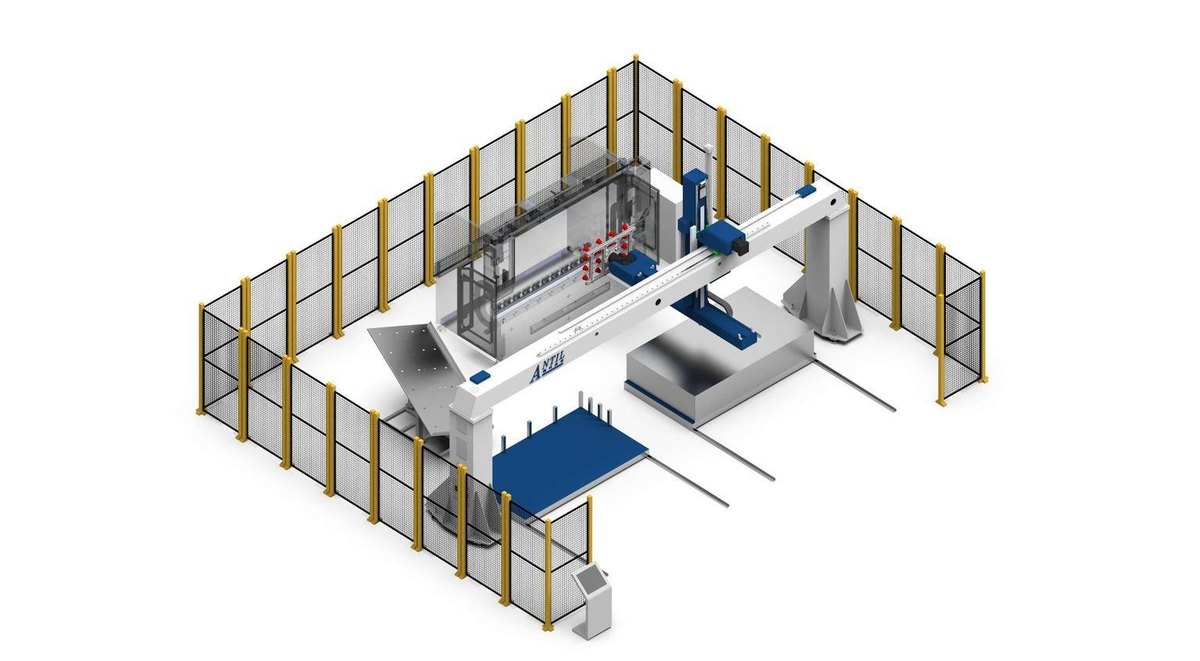

VLT-LZ-R

R Serisi Kartezyen Büküm Robotu

Güvenilir portal yapısına sahip sağlam tasarım; masa merkezlemeli ve rulo merkezlemeli tipleri vardır.

400 kg’a kadar iş parçasına uygundur
Hem otomatik hem manuel büküme olanak tanıyan açık yapı
Otomatik plaka alma, konumlandırma, bükme ve istifleme ile insansız operasyon döngüsü
Plaka ayırma ve otomatik ortalama fonksiyonu
Modüler tasarım; farklı üreticilerin abkant presleriyle entegre edilebilir

VLT-LZ-ARM

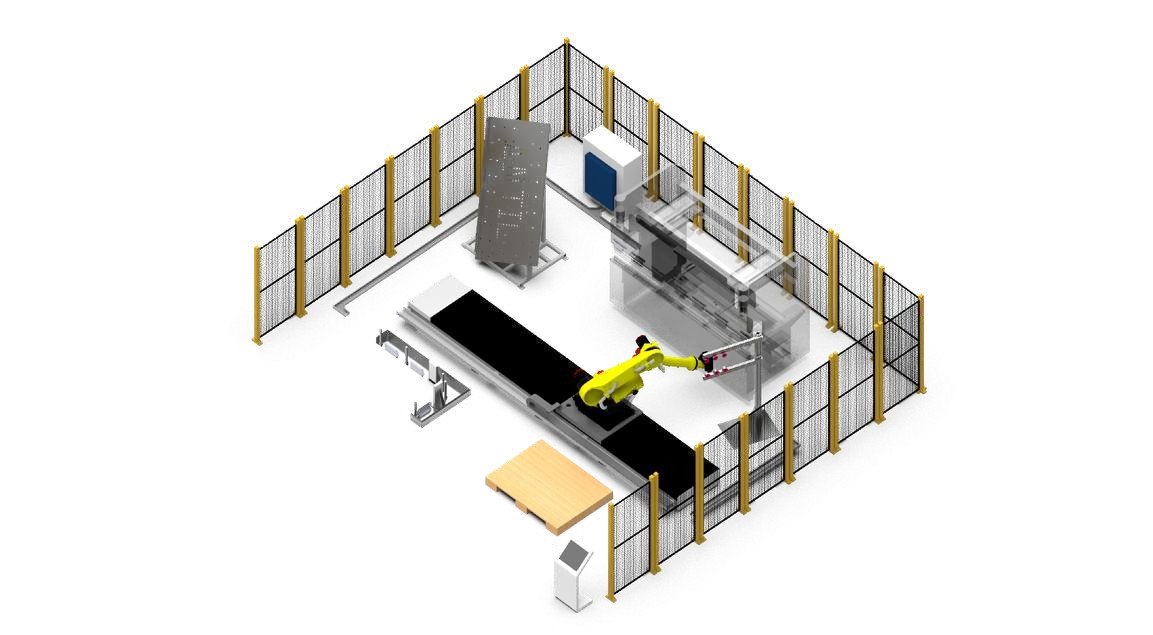

Multi Nokta ARM Büküm Robotu

Kanıtlanmış kalitede kol (arm) robotlar; 6 eksenli ve 7 eksenli tipleri vardır.

100 kg’a kadar iş parçasına uygundur
Otomatik plaka alma, konumlandırma, bükme ve istifleme ile insansız operasyon döngüsü
Plaka ayırma ve otomatik ortalama fonksiyonu
Modüler tasarım; farklı üreticilerin abkant presleriyle entegre edilebilir

Sac Metal ve Uzun Malzeme Depolama Sistemleri

VLT-DP-RW

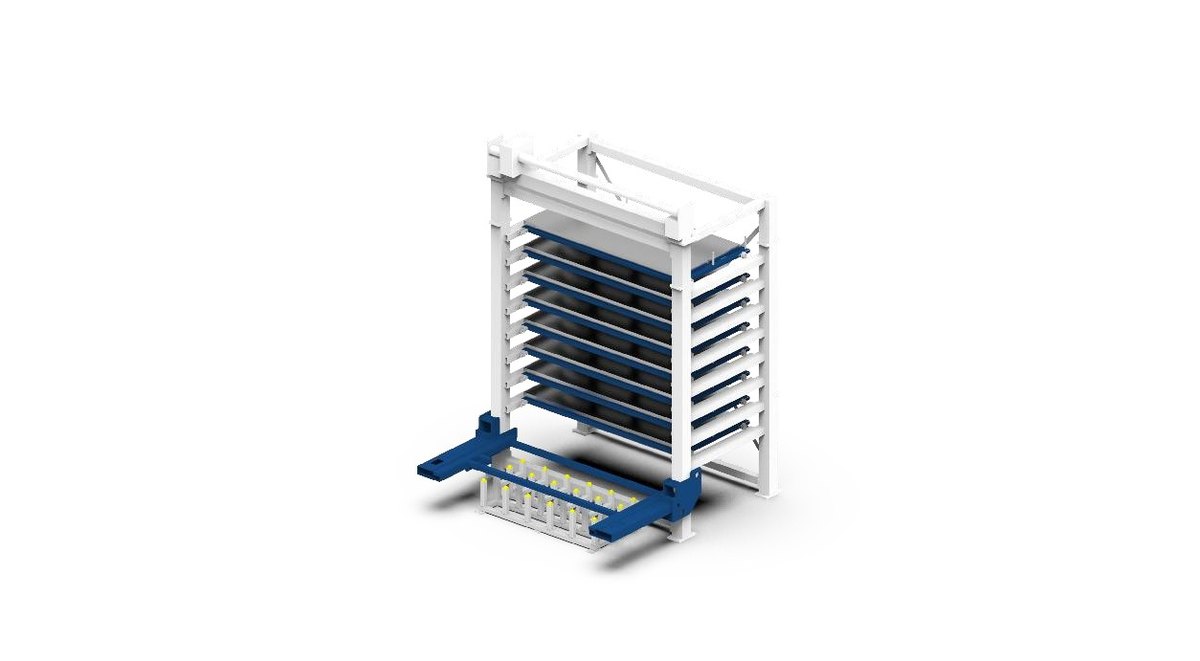

RW Sac Metal Depolama Kulesi

Modüler sac depolama kulesi; raf yüksekliği özelleştirilebilir, tek başına sac stoklama için de kullanılabilir.

PLC kontrolör (Siemens veya Beckhoff)
MES ve ERP erişimine uygundur
Depolama ekipmanlarıyla veya farklı üreticilerin sac metal makineleriyle entegre edilebilir
Paletleme direkleri
Boyut: 3000 x 1500 mm, 4000 x 2000 mm, 6000 x 2000 mm, 8000 x 2500 mm

VLT-DP-RWK

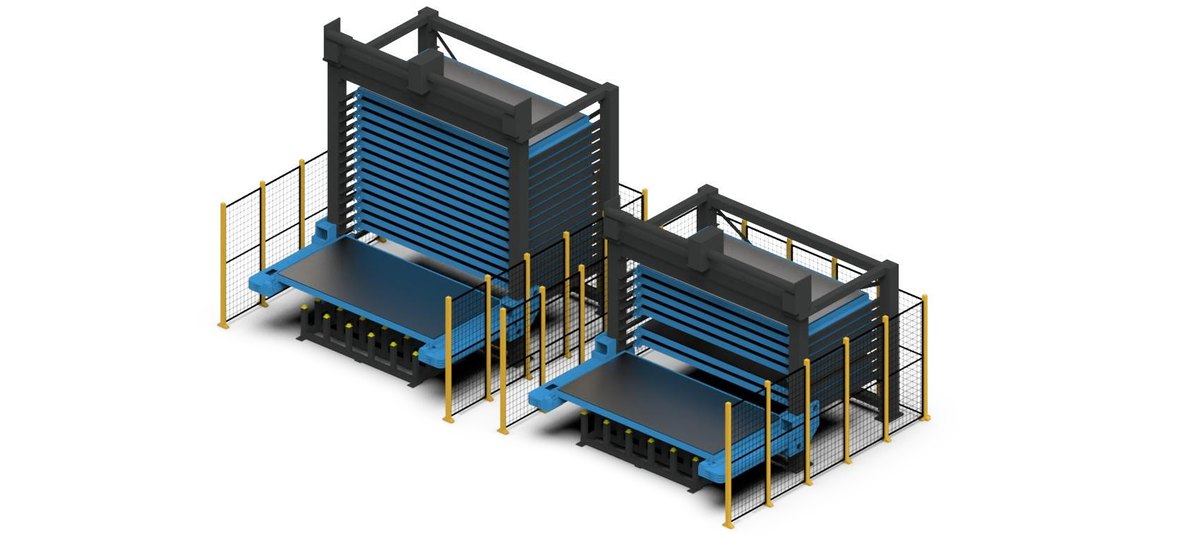

RW Kompakt Sac Metal Depolama Kulesi

Üstün alan kullanımı ve en yüksek depolama yoğunluğu; alan tasarrufu sağlayan çekmece tasarımlı malzeme tepsisi.

PLC kontrolör (Siemens veya Beckhoff)
MES ve ERP erişimine uygundur
8’den 30 kata kadar raf; raf sayısı fabrika ortamına göre özelleştirilebilir
Boyut: 3000 x 1500 mm

VLT-DP-2RW

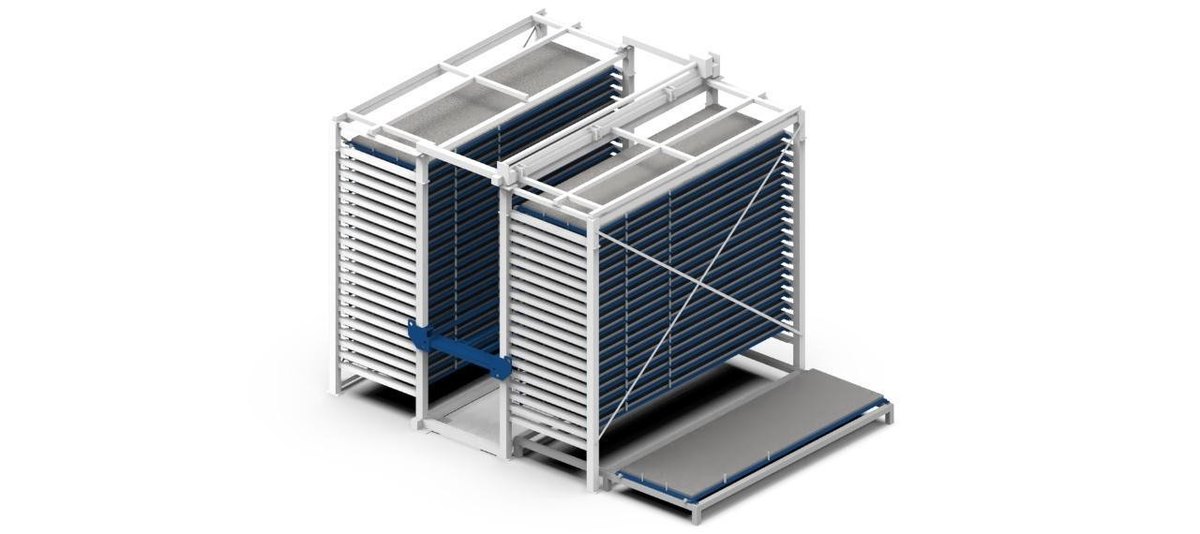

2-RW Çift Sac Metal Depolama Kulesi

İki RW depolama kulesi, tek yükleme istasyonu ve tek kaldırma cihazıyla birbirine bağlanır.

Ön kulenin alt rafı, malzeme tepsilerinin tampon depolaması için kullanılır
İki bağımsız depolama kulesine kıyasla daha uygun maliyet / performans oranı
Tek başına sac stoklama için de kullanılabilir
Depolama ekipmanlarıyla veya farklı üreticilerin sac metal makineleriyle entegre edilebilir
Boyut: 3000 x 1500 mm, 4000 x 2000 mm, 6000 x 2000 mm, 8000 x 2500 mm

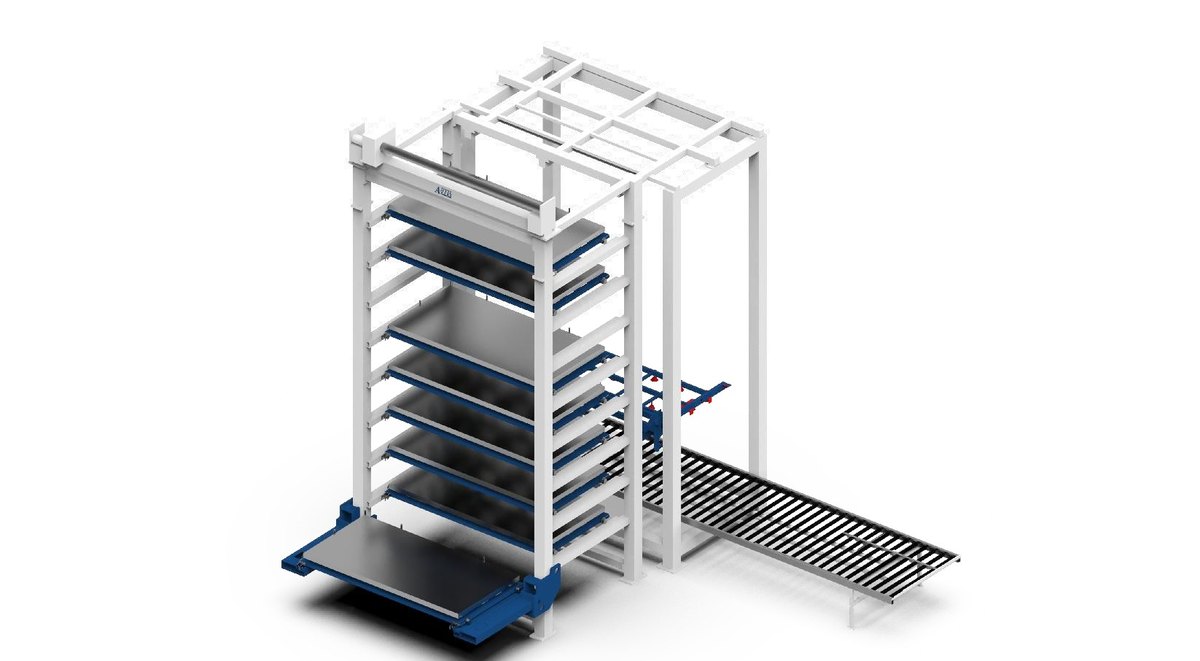

VLT-DP-RWT

RW Depolama Kulesi — Tek Plaka Besleme Tasarımı

Kule, üretim programına göre makinelerden herhangi birine tek bir sac besler; malzeme değişiminde tüm paleti içeri-dışarı taşıma ihtiyacı ortadan kalkar.

3 veya daha fazla lazer kesim makinesinin bağlandığı hatlar için önerilir
Makinelere farklı malzemeler beslenen üretimler için
Tek plaka besleme cihazı ve rulo konumlandırma cihazı
3000 x 1500 modeli; lazer kesim makineleri, depolama kulesi ve yükleme-boşaltma hücresiyle uyumlu
Plaka kalınlığı ≤ 6 mm

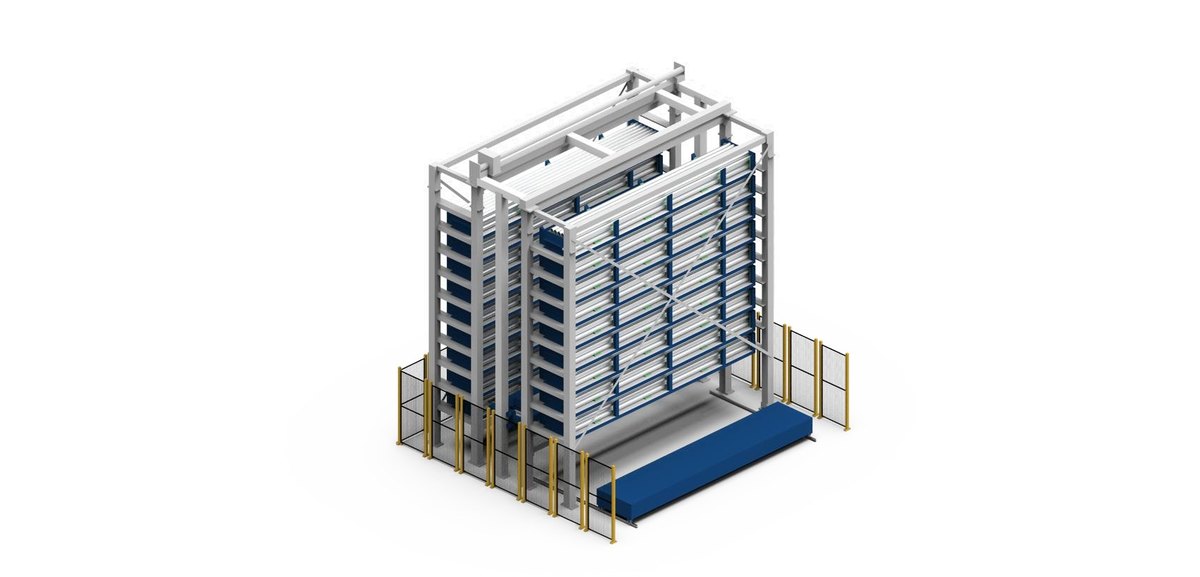

VLT-DP-TW

2-TW Uzun Malzeme Depolama Kulesi

Boru, çubuk, H / I / C profil ve diğer uzun malzemeler için malzeme bankası; alan, zaman ve operasyon maliyetinden tasarruf sağlar.

Her raf 3 ton taşır; 6000 mm’ye kadar uzunluktaki malzemelere uygundur
Modüler tasarım; rafın uzunluğu ve yüksekliği özelleştirilebilir
MES ve ERP erişimine uygundur
Depolama kasetleri, yükleme / boşaltma istasyonu ve kaldırma cihazı
Boyut: 6000 x 800 mm, 10000 x 800 mm

VLT-DP-MCW

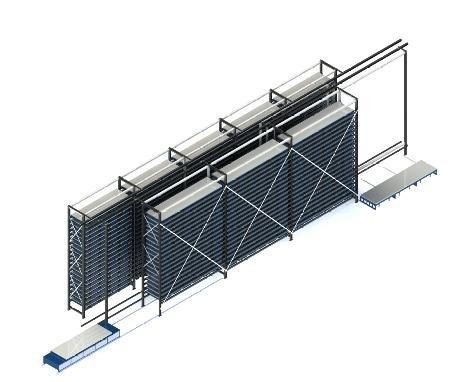

MCW Çok Sütunlu Depolama Sistemi

Malzemenin yerde depolanmasına kıyasla en az %70 daha az alan kaplar; tek sıralı, çift sıralı ve büyük format (6000 x 2000 ve üzeri) tipleri vardır.

Tam otomasyon: malzeme yönetimini kolaylaştırır, elle işlemlerden doğan hataları ortadan kaldırır
Stok durumunun hızlı görülmesi ve malzemeye kolay erişim; yalın üretim için malzeme tedarikini iyileştirir
Güvenlik çiti veya ışık perdesiyle yüksek güvenlik seviyesi
Kapsamlı çözüm: raf sistemi, istifleme vinci, giriş-çıkış istasyonları ve WMS yazılımı birlikte kurulup devreye alınır
Otomatik lazer kesim, turret zımbalama ve büküm hücreleriyle entegre akıllı fabrika kurulumu

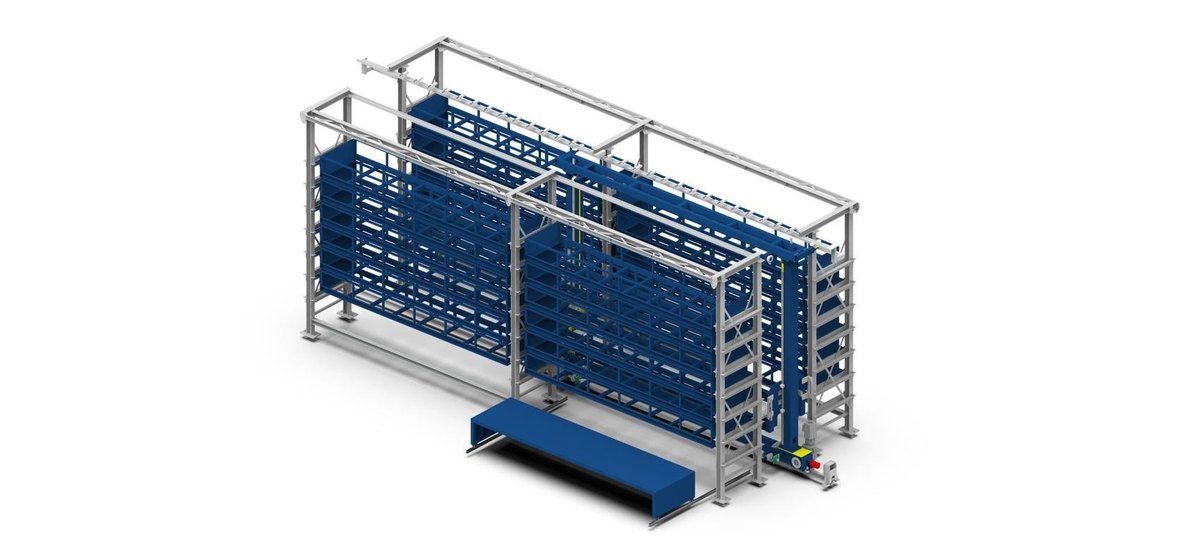

VLT-DP-TWS

TWS Çok Sütunlu Depolama Sistemi

Boru ve uzun malzemelerin büyük ölçekli depolanması için; MCW sistemindeki çok sütunlu depolama prensibini uzun malzemeye uygular.

Hammaddeler kasetlerde depolanır
Teleskopik çatallı istif vinci
Kule çerçeveleri ve hammadde giriş / çıkış istasyonu
Tüm teknik parametreler özelleştirilebilir

Üretim Yönetim Yazılımı

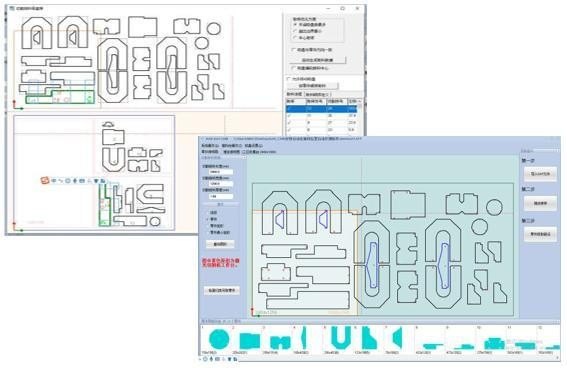

Sıralama (Sorting) Yazılımı

Yerleştirme yazılımından gelen parça çizimlerine (DXF / DWG) göre uygun vantuzları ve istifleme konumlarını otomatik seçer; parçalar belirlenen sırayla tek tek alınır ve yerleştirilir.

Birden fazla vantuz tipini destekler
Çoklu bölge kurulum seçenekleri
İstifleme konumları ayarlanabilir
Gelişmiş sıralama algoritmaları

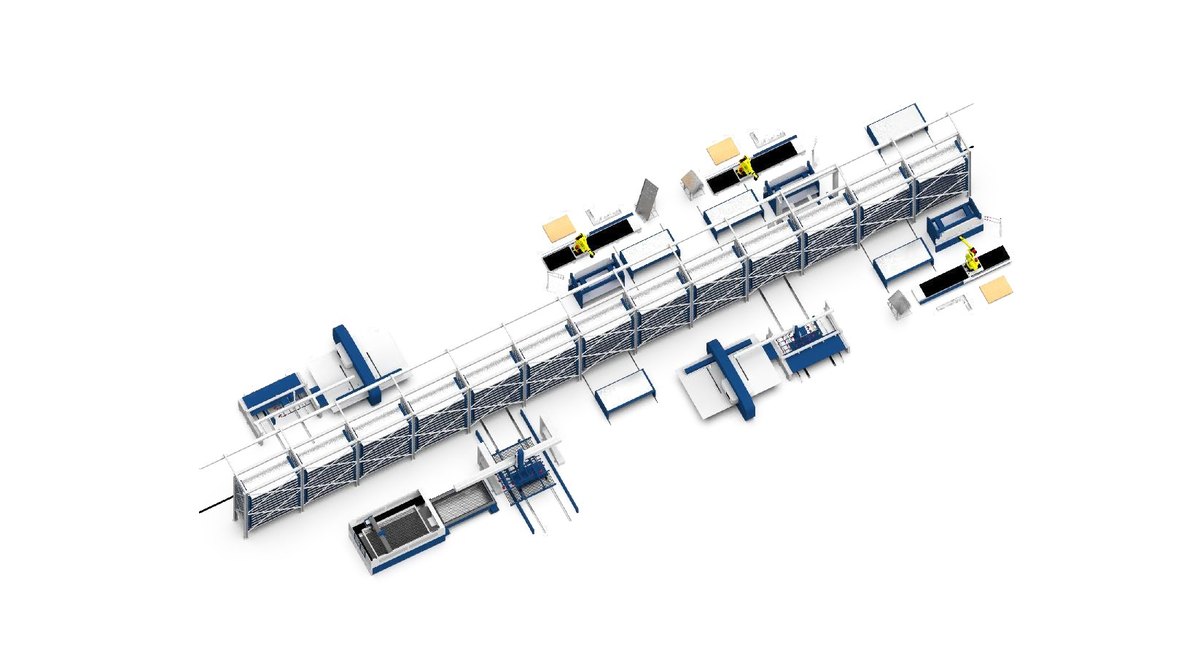

C-MES Üretim Yönetim Yazılımı

Makineler, otomasyon hücreleri ve depolama sistemleri arasında akıllı iletişim ve veri paylaşımı kurar; hammadde ve işlenmiş ürün akışını hızlandırır.

Müşteri tarafındaki ERP veya MES ile veri alışverişi
Platform yapısı; farklı seviyelerdeki bilgi yönetimi ihtiyaçlarını karşılar
Ekipman ve üretim durumu, süren görev listesi ve görev parametrelerini gösteren kapsamlı arayüz
Genel iş verimliliğinde %25’e kadar artış

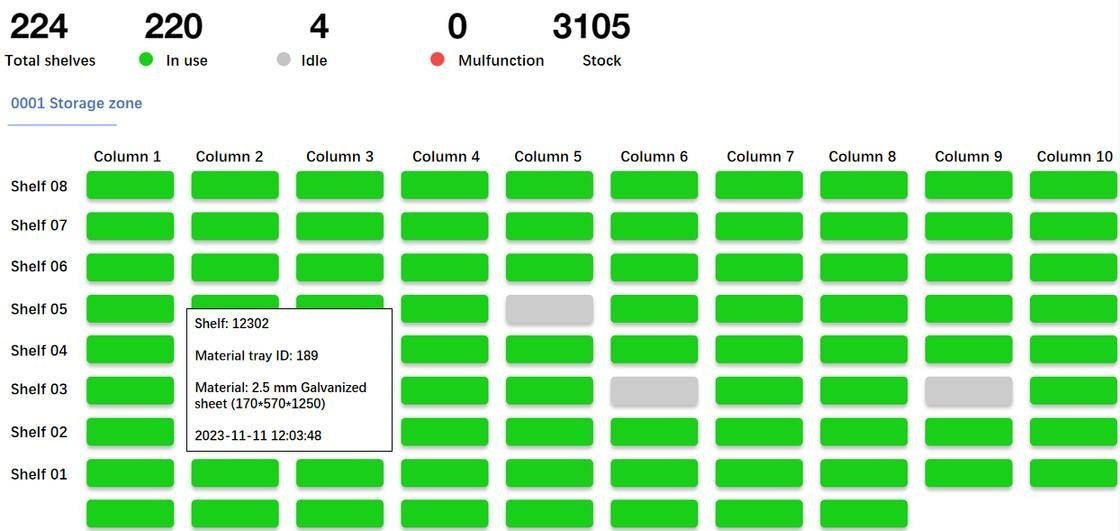

VLT-DP-WMS

WMS Depo Yönetim Yazılımı

MCW çok sütunlu depolama sisteminin yönetim yazılımı; gerçek zamanlı ve görsel depolama ekranıyla tüm depolama ve dağıtım süreçleri tek platformdan yürütülür.
